Galeries Lafayette, trois voilettes lumineuses à Marseille

Une façade subtile des architectes Moatti-Rivière pour les Galeries Lafayette de Marseille. Une conception lumière haut de gamme de l'agence 8’18’’ Marseille. Revue technique.
6 octobre 2015

Le Centre Bourse, un centre commercial historique au cœur de la cité phocéenne. Proche du Vieux-Port, son ancienne façade en béton n’avait pas changé depuis sa construction en 1977.

Galeries Lafayette, Centre Bourse, Marseille - Architectes Moatti-Riviere - Concepteur lumière et photo 8’18’’
Galeries Lafayette, Centre Bourse, Marseille – Architectes Moatti-Riviere – Concepteur lumière et photo 8’18’’

Pour « redorer l’image du centre et répondre aux nouvelles attentes de notre clientèle » explique le directeur, Cyrille Gadenne, « il s’agit de reprendre l’aspect esthétique du centre et de compléter l’offre commerciale ».

Galeries Lafayette, Centre Bourse, Marseille, France - Citynove, Architectes Moatti-Rivière - Photo Frédérique Félix-Faure
Galeries Lafayette, Centre Bourse, Marseille, France – Citynove, Architectes Moatti-Rivière – Photo Frédérique Félix-Faure

Éric Costa de Citynove, la branche immobilière du groupe Galeries Lafayette qui gère et valorise son patrimoine immobilier, passe alors une commande directe à l’agence d’architecture Moatti-Rivière.

Objectif :

  • rénovation extérieure de la façade,
  • création d’une nouvelle passerelle.

Pascaline Pobé, architecte chef de projet de l’agence, va proposer « la création d’une enveloppe légère et transparente, constituée par une façade en verre, abritée par des voilettes qui se déploient sur les trois niveaux de l’immeuble et sur toute sa longueur ».

Galeries Lafayette, Centre Bourse, Marseille, France - Citynove, Architectes Moatti-Rivière - Photo Frédérique Félix-Faure
Galeries Lafayette, Centre Bourse, Marseille, France – Citynove, Architectes Moatti-Rivière – Photo Frédérique Félix-Faure

« Cette enveloppe offre de nouvelles façades aux Galeries Lafayette, qui se déroulent comme un ruban vitré et transparent » expliquent les architectes.

Galeries Lafayette, Centre Bourse, Marseille - Architectes Moatti-Riviere - Photo Vincent Laganier
Galeries Lafayette, Centre Bourse, Marseille – Architectes Moatti-Riviere – Photo Vincent Laganier
Galeries Lafayette, Centre Bourse, Marseille - Architectes Moatti-Riviere - Photo Vincent Laganier
Galeries Lafayette, Centre Bourse, Marseille – Architectes Moatti-Riviere – Photo Vincent Laganier

« Le dessin est continu. Il valorise les angles apportant une réelle fluidité à la déambulation et crée un espace urbain protégé ». Ainsi, un tout nouveau visage, contemporain et aérien, crée la façade de jour.

Galeries Lafayette, Centre Bourse, Marseille - Architectes Moatti-Riviere - Photo Vincent Laganier
Galeries Lafayette, Centre Bourse, Marseille – Architectes Moatti-Riviere – Photo Vincent Laganier
Galeries Lafayette, Centre Bourse, Marseille - Architectes Moatti-Riviere - Photo Vincent Laganier
Galeries Lafayette, Centre Bourse, Marseille – Architectes Moatti-Riviere – Photo Vincent Laganier
Galeries Lafayette, Centre Bourse, Marseille - Architectes Moatti-Riviere - Photo Vincent Laganier
Galeries Lafayette, Centre Bourse, Marseille – Architectes Moatti-Riviere – Photo Vincent Laganier

« La voilette qui habille la façade représente un vrai exploit technique » racontent les architectes. « Cet ouvrage à double courbure, positive et négative, est composé d’une surface en panneaux de tôle laquée mordorée à facettes et d’une sous face en lamelles métalliques en forme de vague ».

Galeries Lafayette, Centre Bourse, Marseille - Architectes Moatti-Riviere - Photo Vincent Laganier
Panneaux en tôle laquée au-dessus des voilettes – Galeries Lafayette, Centre Bourse, Marseille – Architectes Moatti-Riviere – Photo Vincent Laganier
Galeries Lafayette, Centre Bourse, Marseille - Architectes Moatti-Riviere - Photo Vincent Laganier
Lamelles métalliques en sous face des voilettes – Galeries Lafayette, Centre Bourse, Marseille – Architectes Moatti-Riviere – Photo Vincent Laganier

Conception lumière haut de gamme

La mise en lumière de la façade est conçue par 8’18’’ Marseille, « comme une scénographie lumière architecturale et fonctionnelle ». Pilotage de la réalisation en équipe dans l’agence :

  • Claire-Lise Bague, conceptrice lumière et chef d’agence, 8’18’’ Marseille.
  • Nicolas Franco de Medinaceli, chef de projet.

Comment mettre en valeur une façade commerciale et sécuriser ses abords pour les piétons ?

« L’idée de départ était de travailler sur toutes les voilettes et de faire flotter la façade » explique Claire-Lise Bague. « Offrir une lecture métamorphosée des matériaux composant la structure par rapport à leur perception diurne ». Ainsi, l’éclairage repose sur un savant équilibre entre « surface lumière et graphisme lumineux ».

Galeries Lafayette, Centre Bourse, Marseille - Architectes Moatti-Riviere - Concepteur lumière et photo 8’18’’
Galeries Lafayette, Centre Bourse, Marseille – Architectes Moatti-Riviere – Concepteur lumière et photo 8’18’’

Trois principes d’éclairage complémentaires sont calés sur l’architecture de la façade de 350 mètres :

  • lumière rasante et indirecte de la voilette basse
  • lumière graphique et linéaire en nef des trois voilettes
  • lumière rasante des nez de marches de l’entrée principale

1 – lumière rasante et indirecte de la voilette basse

Ce premier effet révèle le modelé et la teinte des lamelles en rez-de-chaussée. En sous-face de la voilette basse, il apporte une luminance à l’aluminium anodisé champagne.

Galeries Lafayette, Centre Bourse, Marseille - Architectes Moatti-Riviere - Concepteur lumière et photo 8’18’’
Galeries Lafayette, Centre Bourse, Marseille – Architectes Moatti-Riviere – Concepteur lumière et photo 8’18’’

Techniquement, la mise au point s’est faite sur un prototype à l’échelle 1. Le rétro-éclairage fluorescent essayé en premier n’est pas satisfaisant. Nicolas Franco de Medinaceli, 8’18’’ Marseille, va alors imaginer une conception lumière haut de gamme. En utilisant le joint en creux entre le pan de verre en façade et la voilette en aluminium, il positionne un petit miroir orientable qui éclairera la voilette en rasant.

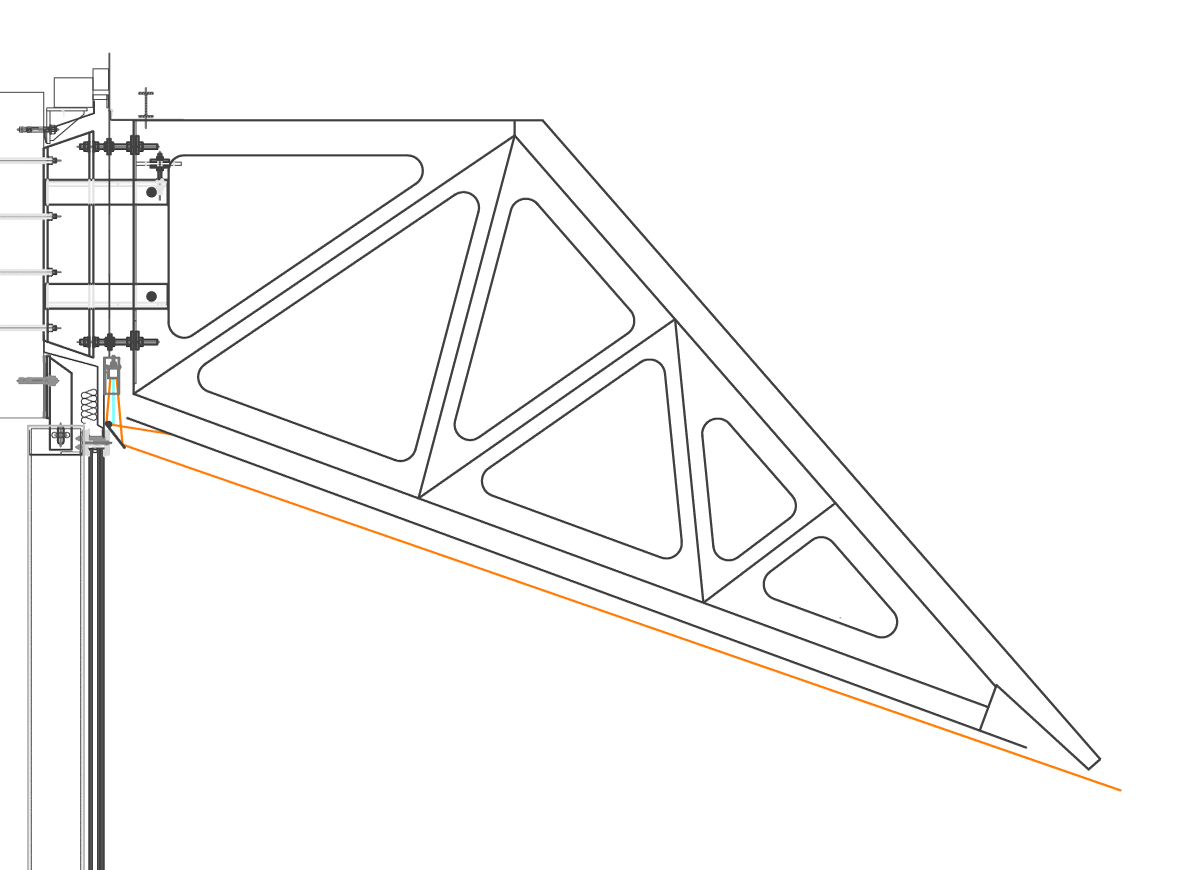

Galeries Lafayette, Centre Bourse, Marseille, France - Coupe générale de la voilette basse - Architectes Moatti-Riviere © 8’18’’ Marseille, concepteur lumière
Galeries Lafayette, Centre Bourse, Marseille, France – Coupe générale de la voilette basse – Architectes Moatti-Riviere © 8’18’’ Marseille, concepteurs lumière

Grâce à une grille de défilement et de manière totalement invisible depuis la rue, une réglette de LED, développée sur mesure par LEC et fabriquée en Rhône-Alpes, éclaire chaque voilette en éclairage indirect. La commande s’effectue en DMX à partir de la GTC. Magique non !

L’inter-distance des luminaires et leurs tailles sont calés sur la largeur des lamelles. Chaque luminaire de 11 LED blanc chaud 3000 K de 3 W éclaire une seule lamelle. Une optique elliptique de 10 x 40° est utilisée dans l’appareil d’éclairage.

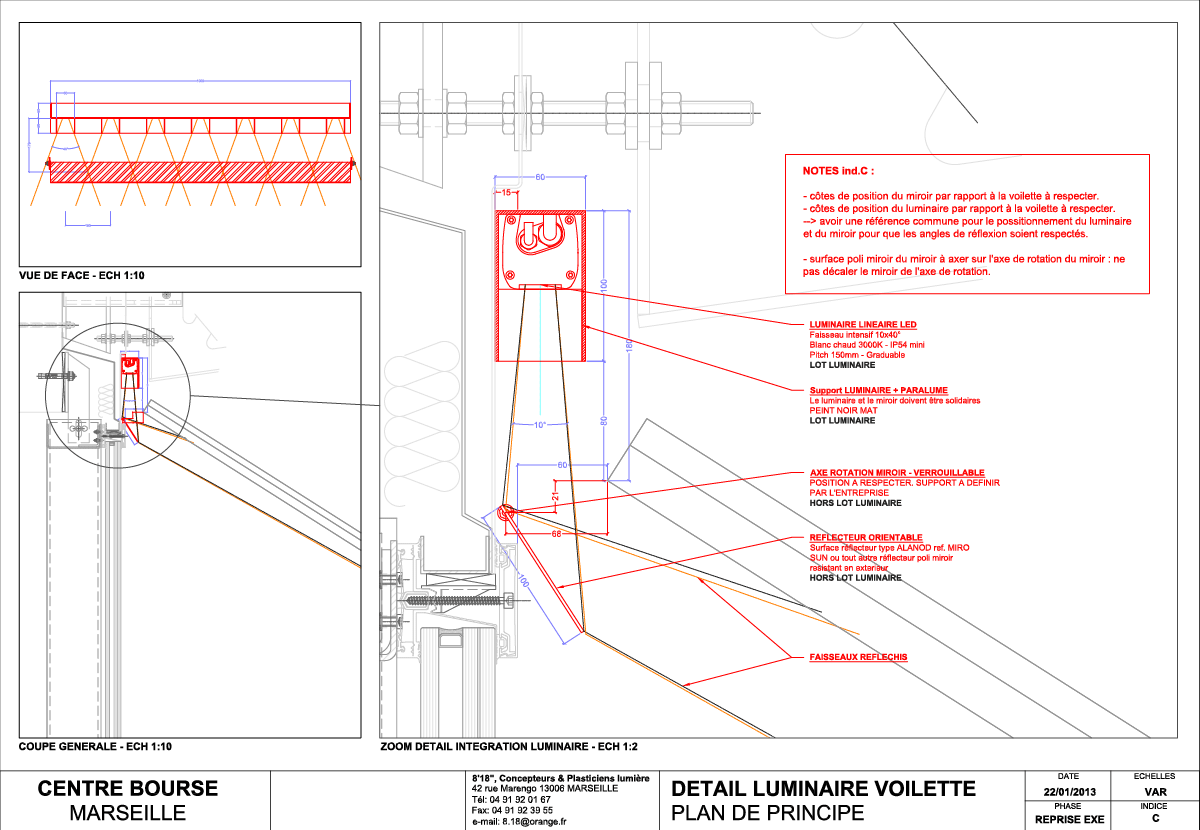

Galeries Lafayette, Centre Bourse, Marseille, France - Coupe de détail sur le luminaire et le miroir de la voilette basse - Architectes Moatti-Riviere © 8’18’’ Marseille, concepteur lumière
Galeries Lafayette, Centre Bourse, Marseille, France – Coupe de détail sur le luminaire et le miroir de la voilette basse – Architectes Moatti-Riviere © 8’18’’ Marseille, concepteurs lumière

Le laminage du miroir réfléchissant en inox sortie d’usine brossé à 45° est aussi mis à profit. Il permet d’optimiser la distribution lumineuse sur la voilette pour assurer une transition douce entre les lamelles, vue de la Canebière.

Galeries Lafayette, Centre Bourse, Marseille - Architectes Moatti-Riviere - Concepteur lumière et photo 8’18’’
Galeries Lafayette, Centre Bourse, Marseille – Architectes Moatti-Riviere – Concepteur lumière et photo 8’18’’

2 – lumière graphique et linéaire en nef de voilettes

Le second effet souligne le profil des trois voilettes. Une ligne de lumière diffuse est glissée en rive de la structure de chaque voilette.

Galeries Lafayette, Centre Bourse, Marseille - Architectes Moatti-Riviere - Concepteur lumière et photo 8’18’’
Galeries Lafayette, Centre Bourse, Marseille – Architectes Moatti-Riviere – Concepteur lumière et photo 8’18’’

Côté luminaire à LED flexible, des VarioLED Flex Venus TV de LED Linear sont ici mis en œuvre. Blanc chaud 3300 K, IP67 et ne consommant que 10 W/m, il s’adapte parfaitement à la courbe des voilettes.

Galeries Lafayette, Centre Bourse, Marseille - Architectes Moatti-Riviere - Concepteur lumière et photo 8’18’’
Galeries Lafayette, Centre Bourse, Marseille – Architectes Moatti-Riviere – Concepteur lumière et photo 8’18’’

Empruntant au répertoire des enseignes de grands magasins, elle dessine l’ensemble des mouvements de la façade de manière contemporaine. La graduation s’effectue en 1/10V.

A proximité, ces lignes diffusantes mettent l’accent sur le détail de rives. Les losanges blancs et les extrémités des lamelles sont visibles à contre-jour.

3 – lumière rasante des nez de marches de l’entrée principale

Pour les emmarchements de l’entrée principale, les concepteurs lumière ne voulaient « pas de lampadaires, pas de bornes ». Claire-Lise Bague résume : « faire flotter la voilette et faire flotter les gens ».

Galeries Lafayette, Centre Bourse, Marseille - Architectes Moatti-Riviere - Concepteur lumière et photo 8’18’’
Galeries Lafayette, Centre Bourse, Marseille – Architectes Moatti-Riviere – Concepteur lumière et photo 8’18’’

Dans le nez de marche, un ruban LED résiné, monté sur profil aluminium de Soliled, s’intègre parfaitement de jour. L’éclairage blanc chaud de 3100 K est rasant sur la contremarche. Son flux est de 5W/ml. Un réglage via driver DMX est fait en local tandis que l’allumage s’effectue en On-Off via la GTC.

Galeries Lafayette, Centre Bourse, Marseille - Architectes Moatti-Riviere - Concepteur lumière et photo 8’18’’
Galeries Lafayette, Centre Bourse, Marseille – Architectes Moatti-Riviere – Concepteur lumière et photo 8’18’’

Prix Versailles Architecture Commerciale 2015

Le nouveau Centre Bourse représente 6 240 m2 supplémentaires de surface pour une emprise nouvelle de 12 m. Il accueille les Galeries Lafayette et plusieurs grandes enseignes. En juin dernier, il a reçu le Prix Versailles Architecture Commerciale 2015.

Alors, allez y faire un tour aux Galeries Lafayette la prochaine fois que vous allez à Marseille !

Galeries Lafayette, Centre Bourse, Marseille - Architectes Moatti-Riviere - Concepteur lumière et photo 8’18’’
Galeries Lafayette, Centre Bourse, Marseille – Architectes Moatti-Riviere – Concepteur lumière et photo 8’18’’

Approfondir le sujet

Lieu

  • Galeries Lafayette, Centre Bourse
  • Marseille, France

Livres

Matières et matériaux, Architecture, Design et Mode

Les nombreux et prestigieux projets montrés dans ce livre nous entraînent au cœur des process innovants du design actuel, autour des matières et matériaux.

En savoir plus...

L'architecture lumineuse au XXe siècle

Des applications de l'électricité à l'éclairage dans l'évolution des constructions tout au long du XXe siècle. Le livre Architecture lumineuse.

En savoir plus...

Marketing territorial, enjeux et pratiques, de Benoit Meyronin

Techniques, pratiques et méthodes pour rendre un territoire attractif. Clair et précis, un livre sur les pistes de réflexions et d'actions.

En savoir plus...

Équipe du projet

Maîtrise d'ouvrage Groupe Galeries Lafayette Citynove Galeries Lafayette Cyrille Gadenne Eric Costa
Architecte Moatti-Rivière Pascaline Pobé Alain Moatti
BET façade RFR
Concepteur lumière 8'18" Claire-Lise Bague Nicolas Franco de Medinaceli
Matériel d'éclairage LED linear LEC Soliled
Acousticien Jean-Paul Lamoureux

Quelques chiffres

Coût des travaux 18 M€ HT
SHON 7 500 m²
