Cathédrale de Strasbourg, techniques d’un éclairage innovant

Pourquoi des teintes chaudes et froides ont été retenues pour les LED plutôt que du RVB ou du RVBA ? Détail des effets d’éclairage innovant en blanc dynamique.
par Vincent Laganier6 décembre 2016

Le 29 octobre 2016 a eu lieu l’inauguration de la mise en lumière pérenne de la cathédrale de Strasbourg par Jean-Yves Soëtinck. L’Acte Lumière, Lollier ingénierie, JBCA architecte et l’installateur Citeos réalisent un éclairage subtil, fin et précis dans le respect du patrimoine. Paroles de concepteur lumière.

Façade occidentale de la cathédrale de Strasbourg

Pour le concepteur lumière Jean-Yves Soëtinck « l’harmonie et l’équilibre de la construction sont assurés par la composition de différents effets. Eclairer, c’est sculpter de l’ombre ».

Cathédrale Notre-Dame, Strasbourg, France - détail de la mise en lumière pérenne - Conception lumière : L'Acte Lumière © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France – détail de la mise en lumière pérenne – Conception lumière : L’Acte Lumière © Vincent Laganier

Eclairage de voile

Piliers fasciculés

Un voile de lumière douce et frontale enveloppe la cathédrale depuis les toitures des façades alentour. « L’éclairage de voile constitue le premier niveau de tout projet d’éclairage. Il permet de faire ressortir, d’accompagner ou pas le volume général. Il débouche ombres avec un angle de 10 à 15° perpendiculairement à la façade ».

Cathédrale Notre-Dame, Strasbourg, France - détail de la mise en lumière pérenne - Conception lumière : L'Acte Lumière © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France – détail de la mise en lumière pérenne – Conception lumière : L’Acte Lumière © Vincent Laganier

Au total, 30 projecteurs de voile sont répartis sur l’environnement proche de la cathédrale.

Cathédrale Notre-Dame, Strasbourg, France - détail de la mise en lumière pérenne - Conception lumière : L'Acte Lumière © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France – détail de la mise en lumière pérenne – Conception lumière : L’Acte Lumière © Vincent Laganier

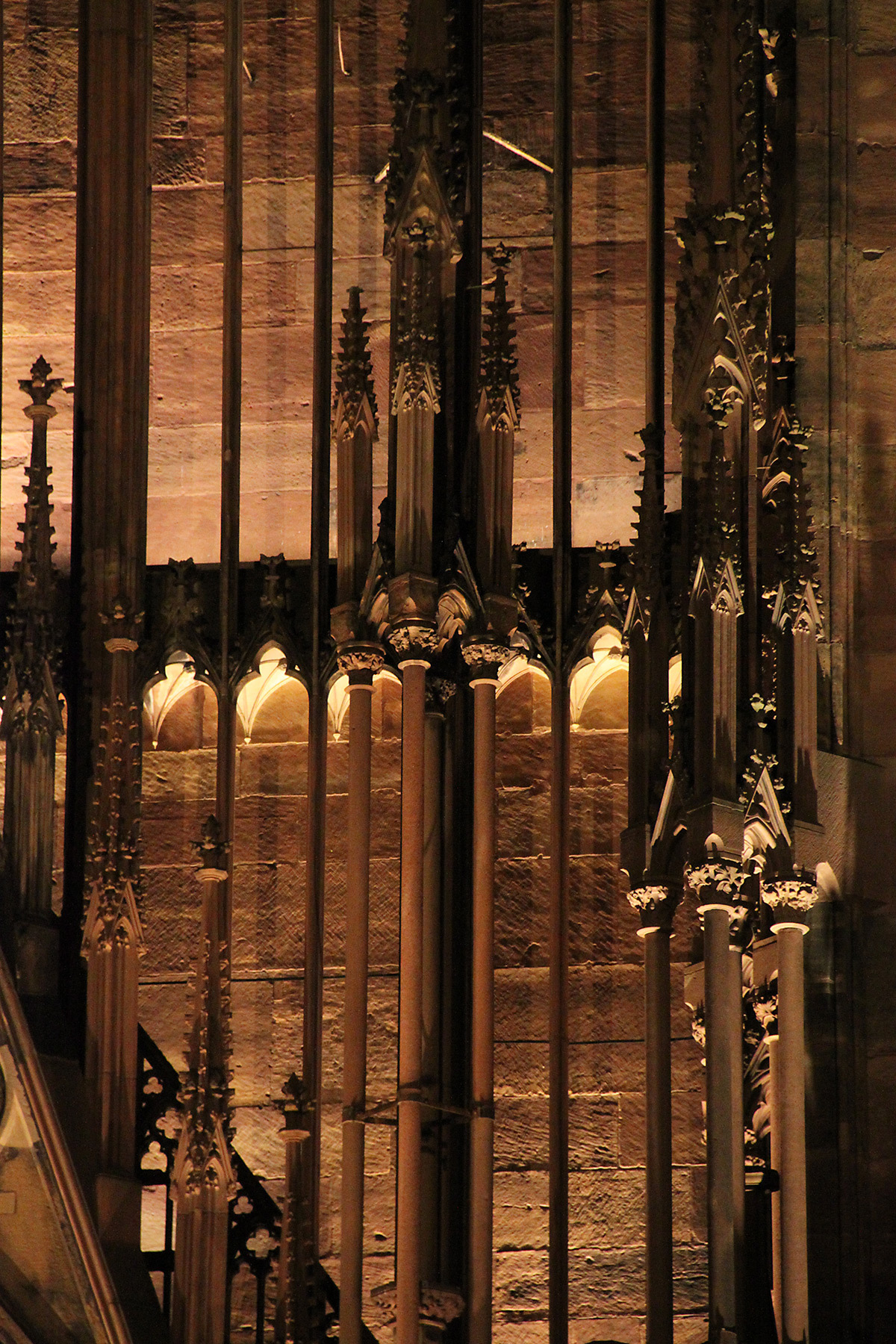

Galeries des colonnettes

Pour l’éclairage de voile, la « qualité de lumière des LED est de 2 700 K pour valoriser le Sandstein, le grès rose des Vosges. Cette teinte de base de la lumière de la cathédrale a été validée collégialement par le comité de pilotage ».

Cathédrale Notre-Dame, Strasbourg, France - détail de la mise en lumière pérenne - Conception lumière : L'Acte Lumière © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France – détail de la mise en lumière pérenne – Conception lumière : L’Acte Lumière © Vincent Laganier

L’éclairage à l’intérieur de la galerie des colonnettes est réalisé par des réglettes à faisceau serré de Lumenpulse en blanc dynamique, positionnées le long de la galerie. « Il permet de composer, sous le voile d’éclairage fixe – la teinte de référence – différentes écritures qui valorisent des lectures et temporalités plurielles sous forme d’accentuations ».

Cathédrale Notre-Dame, Strasbourg, France - détail de la mise en lumière pérenne - Conception lumière : L'Acte Lumière © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France – détail de la mise en lumière pérenne – Conception lumière : L’Acte Lumière © Vincent Laganier

Eclairage de rehaut

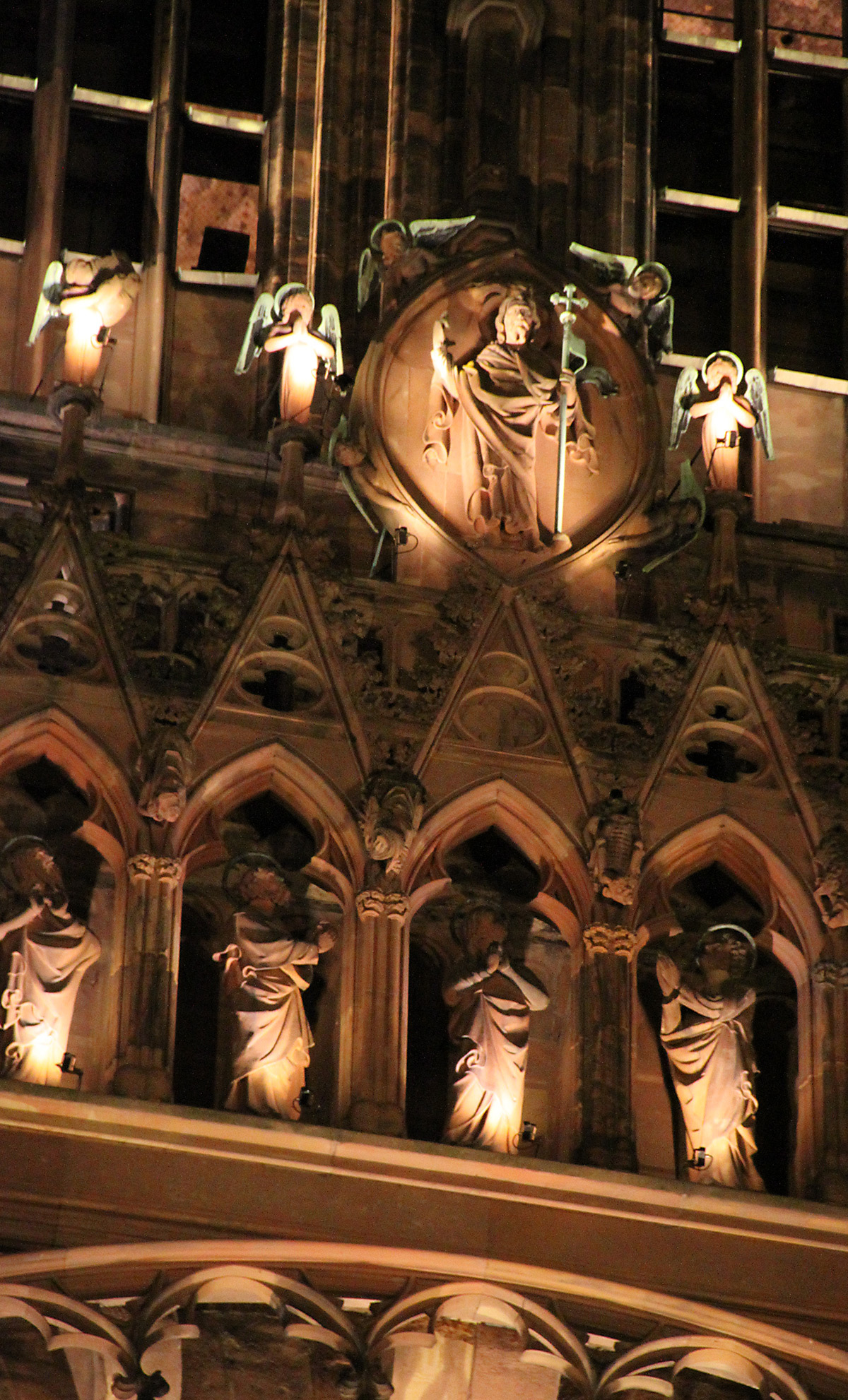

Galerie des apôtres

« Notre choix s’est porté sur un blanc dynamique de 2 200 K à 4 000 K pour tous les projecteurs de rehaut. L’éclairage de rehaut permet de renforcer, de souligner l’architecture, par effet de contraste ». Chacun des trois fabricants de matériel d’éclairage qui ont remporté le marché après des tests lumière sur le monument ont dû réalisé une fabrication spéciale sur mesure, selon les caractéristiques techniques demandées au cahier des charges. « Toutes les LED fournies devaient respecter une déviation chromatique maximum de deux ellipses de MacAdam et avoir une longueur d’onde dominante de 582 nm ». Objectif : obtenir une même qualité de blanc quelle que soit la marque des 600 luminaires installés pour la mise en lumière de la cathédrale.

Cathédrale Notre-Dame, Strasbourg, France - détail de la mise en lumière pérenne - Conception lumière : L'Acte Lumière © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France – détail de la mise en lumière pérenne – Conception lumière : L’Acte Lumière © Vincent Laganier

Pourquoi des teintes chaudes et froides ont été retenues pour les LED plutôt que du RVB ou du RVBA ? « D’abord, pour la pureté des blancs sur l’ensemble de la mise en lumière. Ensuite, pour maîtriser l’image nocturne de la cathédrale. Enfin, pour éviter que la maîtrise d’ouvrage ne fasse du RVB de temps en temps ».

Cathédrale Notre-Dame, Strasbourg, France - détail de la mise en lumière pérenne - Conception lumière : L'Acte Lumière © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France – détail de la mise en lumière pérenne – Conception lumière : L’Acte Lumière © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France - détail de la mise en lumière pérenne - Conception lumière : L'Acte Lumière © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France – détail de la mise en lumière pérenne – Conception lumière : L’Acte Lumière © Vincent Laganier

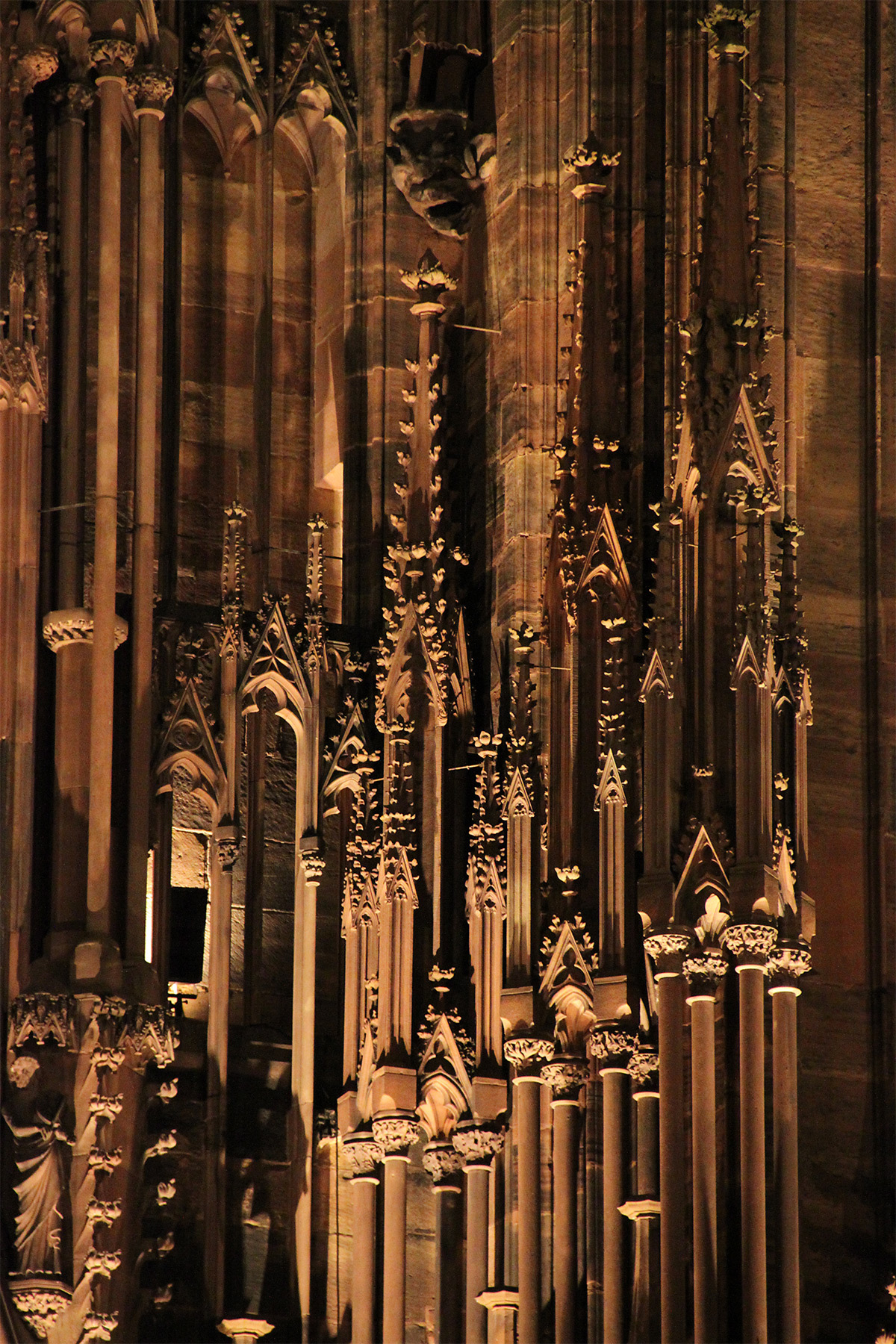

Galbe des contreforts

« Avec la profondeur de la façade, la teinte de blanc varie légèrement en plus chaud, dans la première partie de soirée. Tard dans la nuit, la lumière devient plus froide selon la verticalité du monument. Selon les temporalités, on peut régler la température de couleur des LED de manière précise en DMX». Les trois canaux ne sont donc pas RVB ici, mais blanc froid et blanc chaud, comme le montre cette photo d’un encastré de sol sur le parvis de la cathédrale.

Cathédrale Notre-Dame, Strasbourg, France - détail de la mise en lumière pérenne - Conception lumière : L'Acte Lumière © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France – détail de la mise en lumière pérenne – Conception lumière : L’Acte Lumière © Vincent Laganier

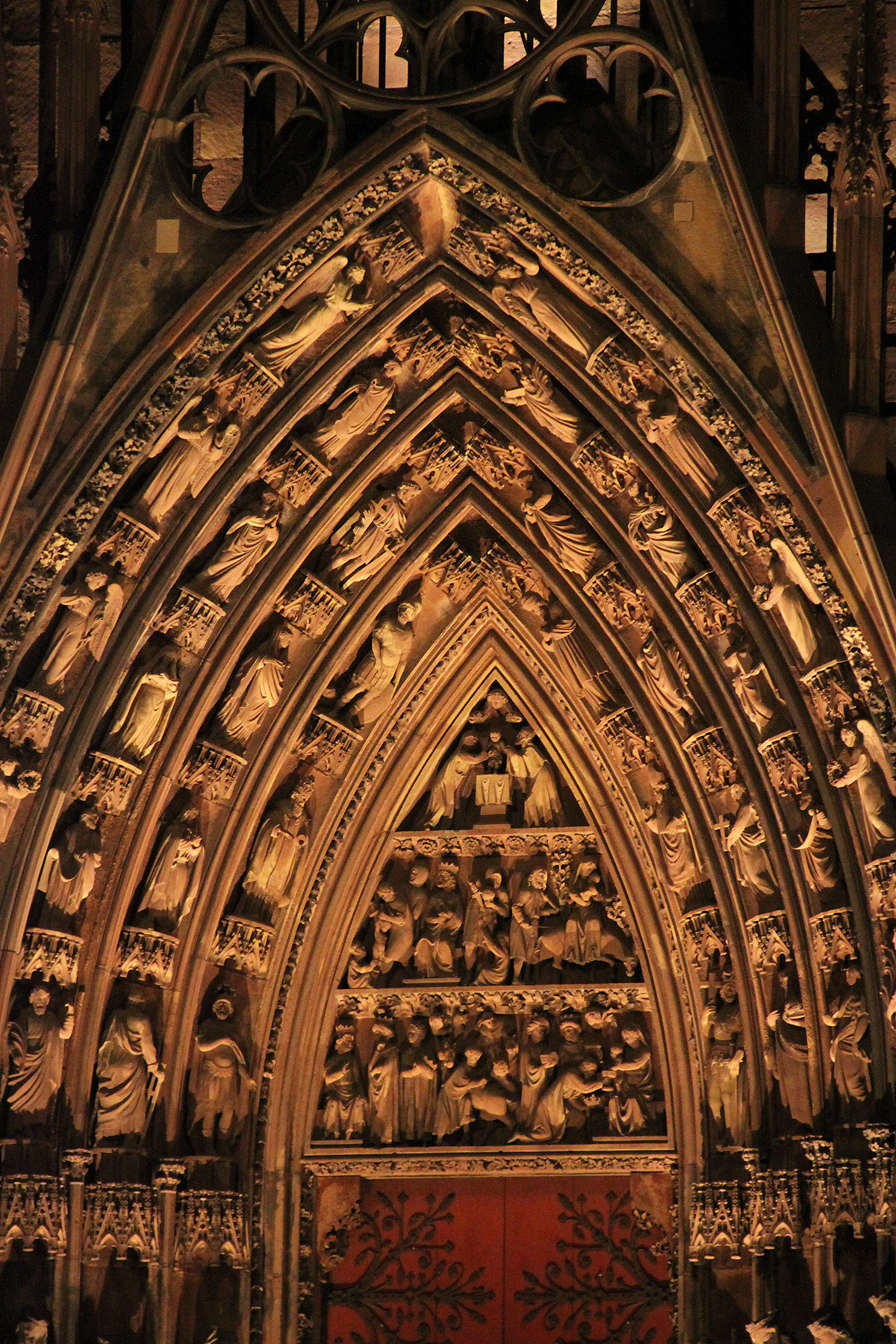

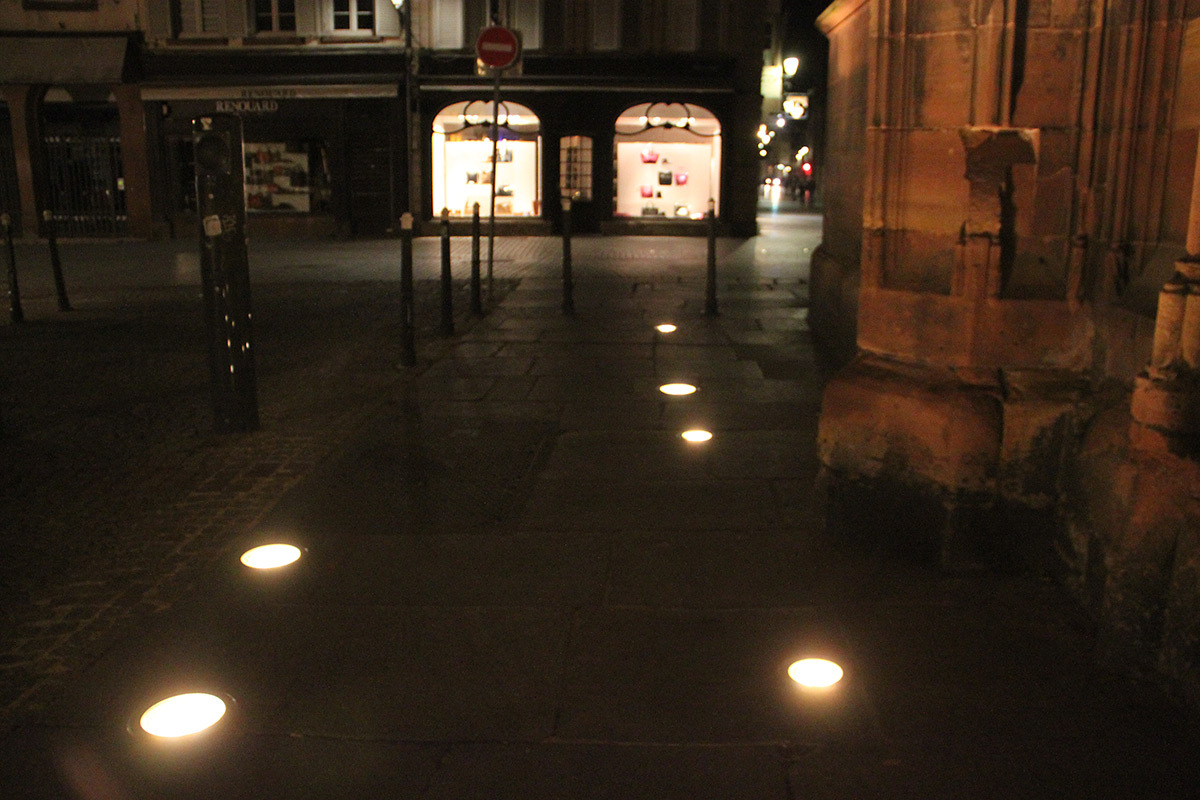

Tympans des portails

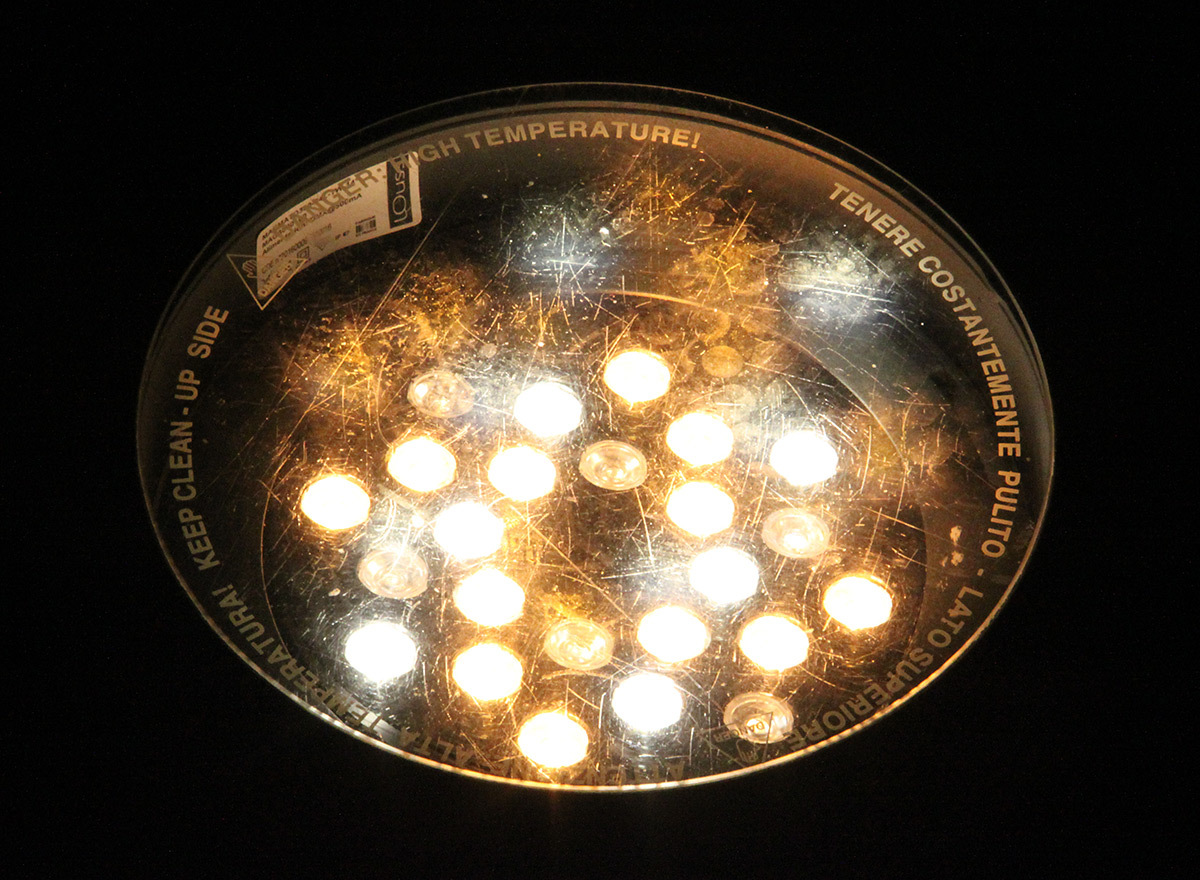

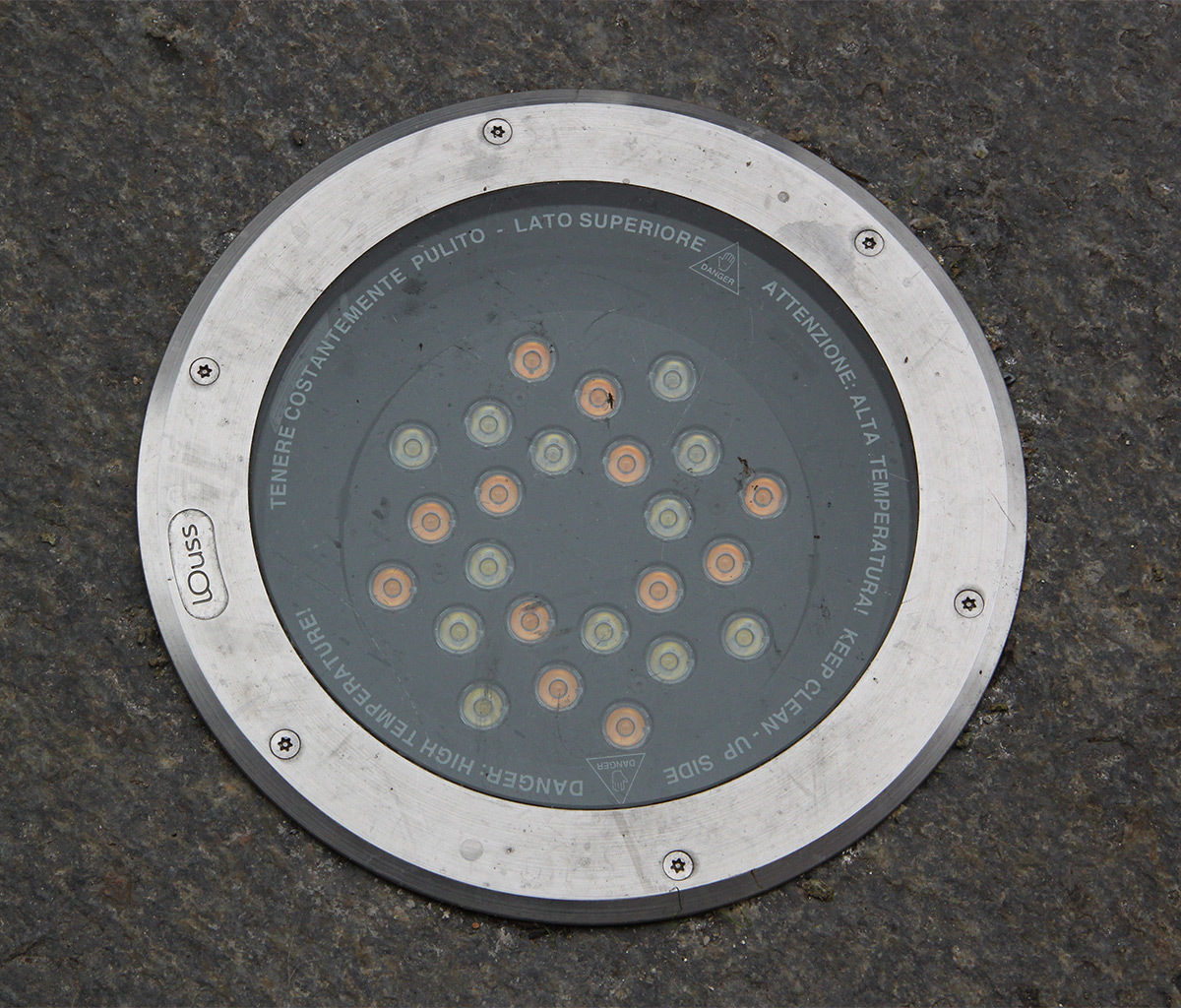

Avec le bon recul par rapport à la façade, la position des encastrés de sol de Louss, choisis par le concepteur lumière, soulignent la modénature de l’architecture, avec une ouverture des faisceaux lumineux  de 14°, 25° ou 43°. Certains luminaires combinent, dans un même appareil, un mixte d’optiques de 14° et 43° ou 14° et 60° pour adoucir l’effet visuel sur l’architecture.

Cathédrale Notre-Dame, Strasbourg, France - détail de la mise en lumière pérenne - Conception lumière : L'Acte Lumière © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France – détail de la mise en lumière pérenne – Conception lumière : L’Acte Lumière © Vincent Laganier

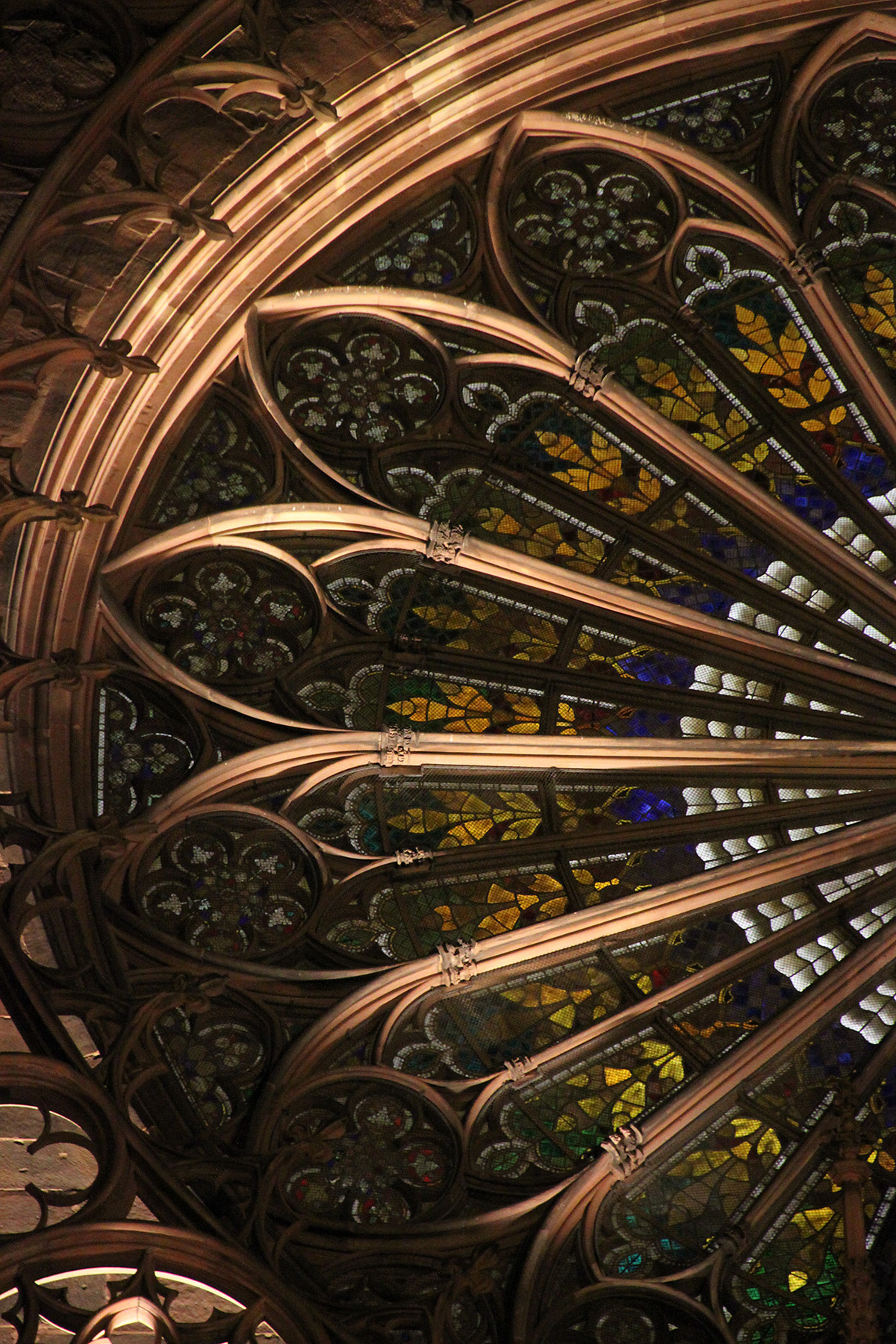

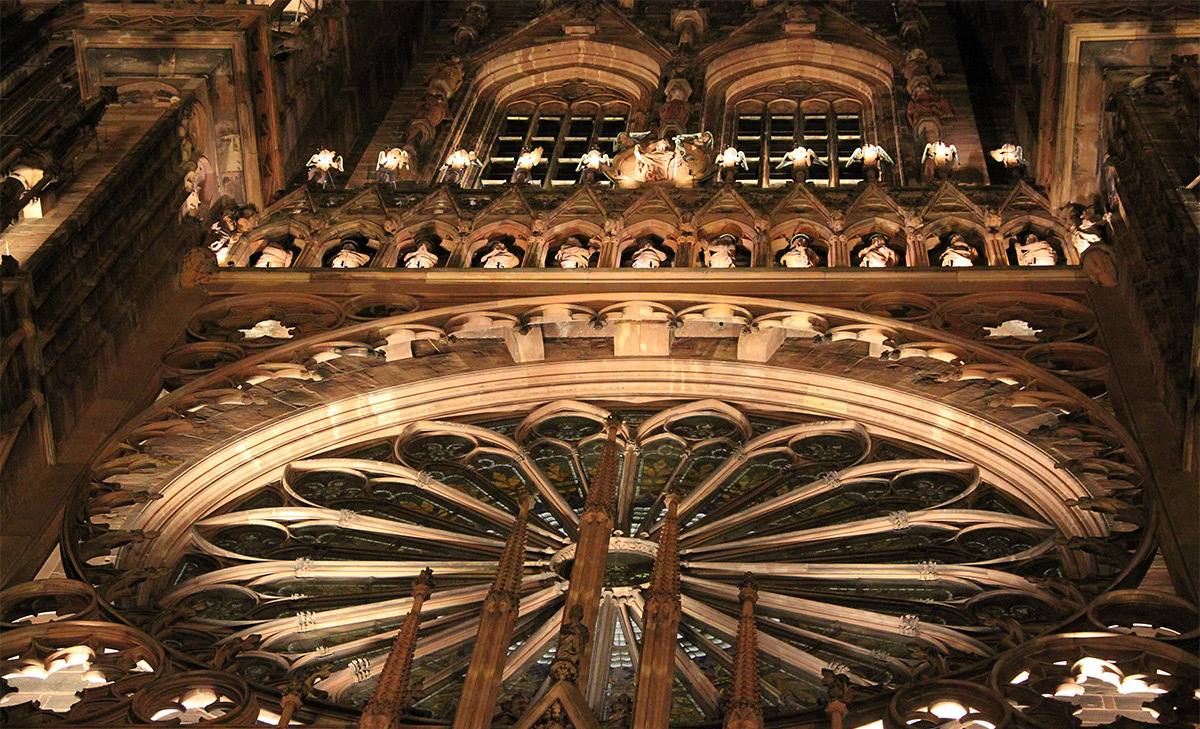

Rose de la nef

« Toutes les positions des appareils accompagnent les volumes dans des continuités de lumière. Dans des rapports de contrastes équilibrés, ils soulignent les épaisseurs et les vides ».

Cathédrale Notre-Dame, Strasbourg, France - détail de la mise en lumière pérenne - Conception lumière : L'Acte Lumière © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France – détail de la mise en lumière pérenne – Conception lumière : L’Acte Lumière © Vincent Laganier

Flancs Sud et Nord de la cathédrale de Strasbourg

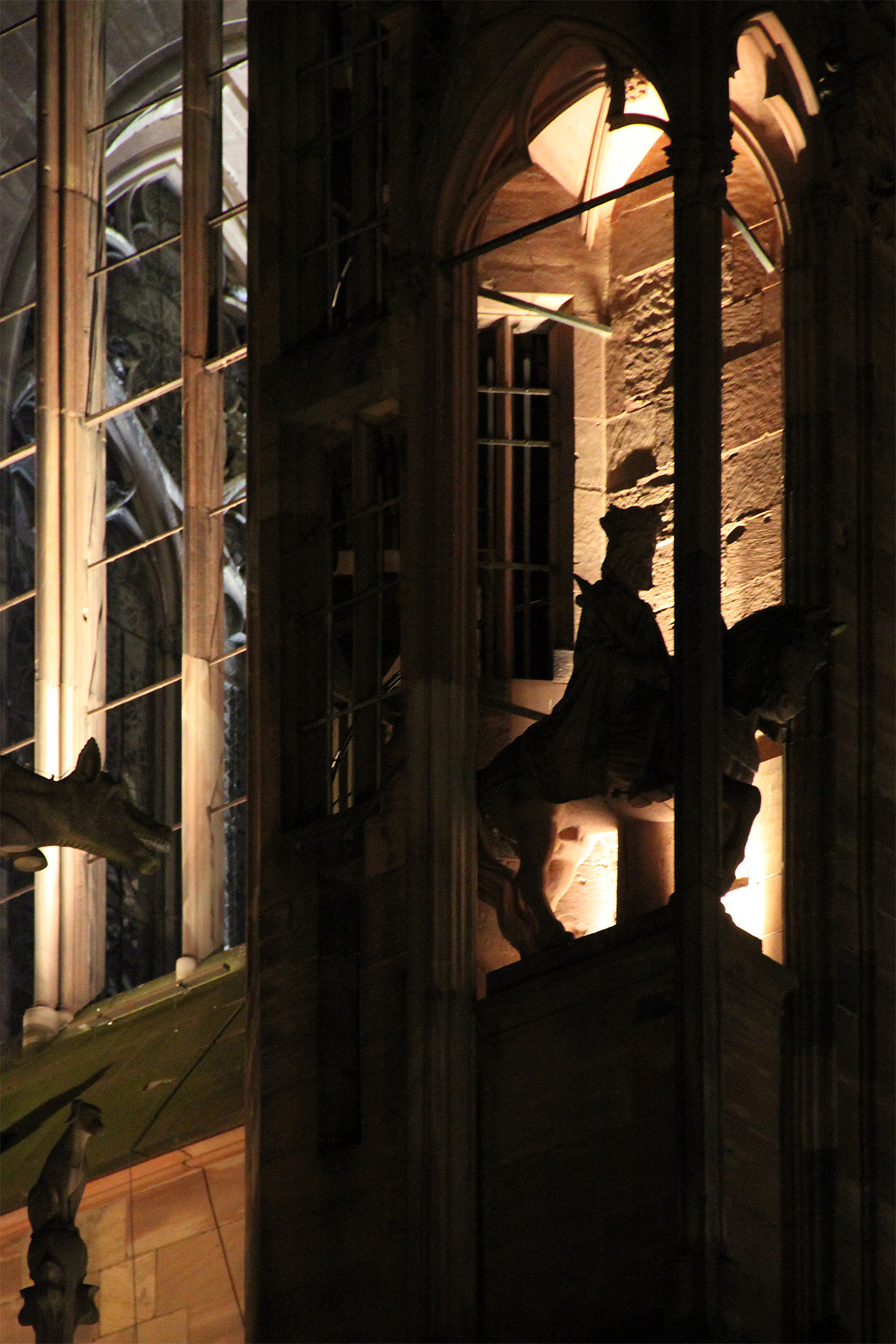

Fenêtres hautes

« La composition combine une lumière de voile venant des pinacles, une lumière linéaire rasante au pied des fenêtres hautes et un éclairage du volume intérieur de la nef, révélant la présence des vitraux sans chercher à faire jaillir la couleur ». L’éclairage intérieur est seulement de 150 W. L’éclairage du toit vert en cuivre est légèrement plus froid en 3000 K pour limiter l’effet réchauffant d’une teinte plus chaude.

Cathédrale Notre-Dame, Strasbourg, France - détail de la mise en lumière pérenne - Conception lumière : L'Acte Lumière © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France – détail de la mise en lumière pérenne – Conception lumière : L’Acte Lumière © Vincent Laganier

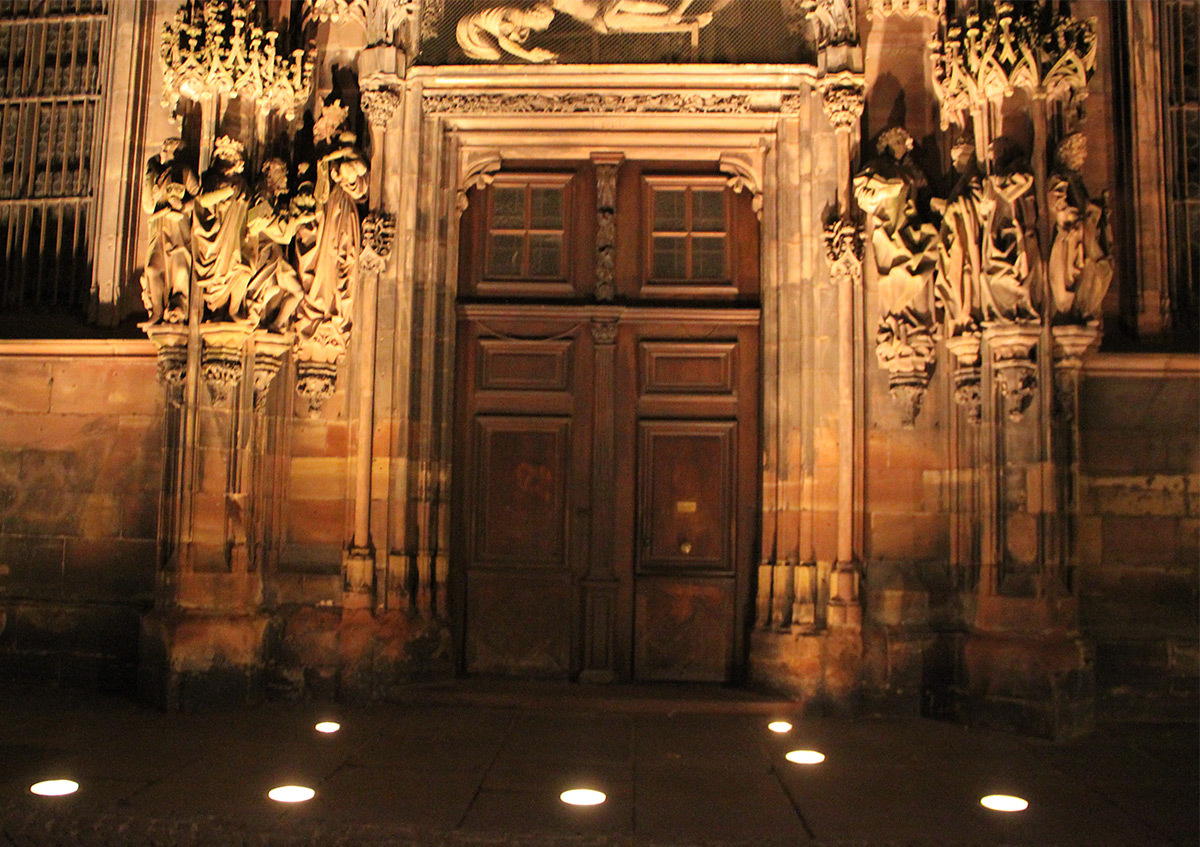

Portail Saint-Laurent

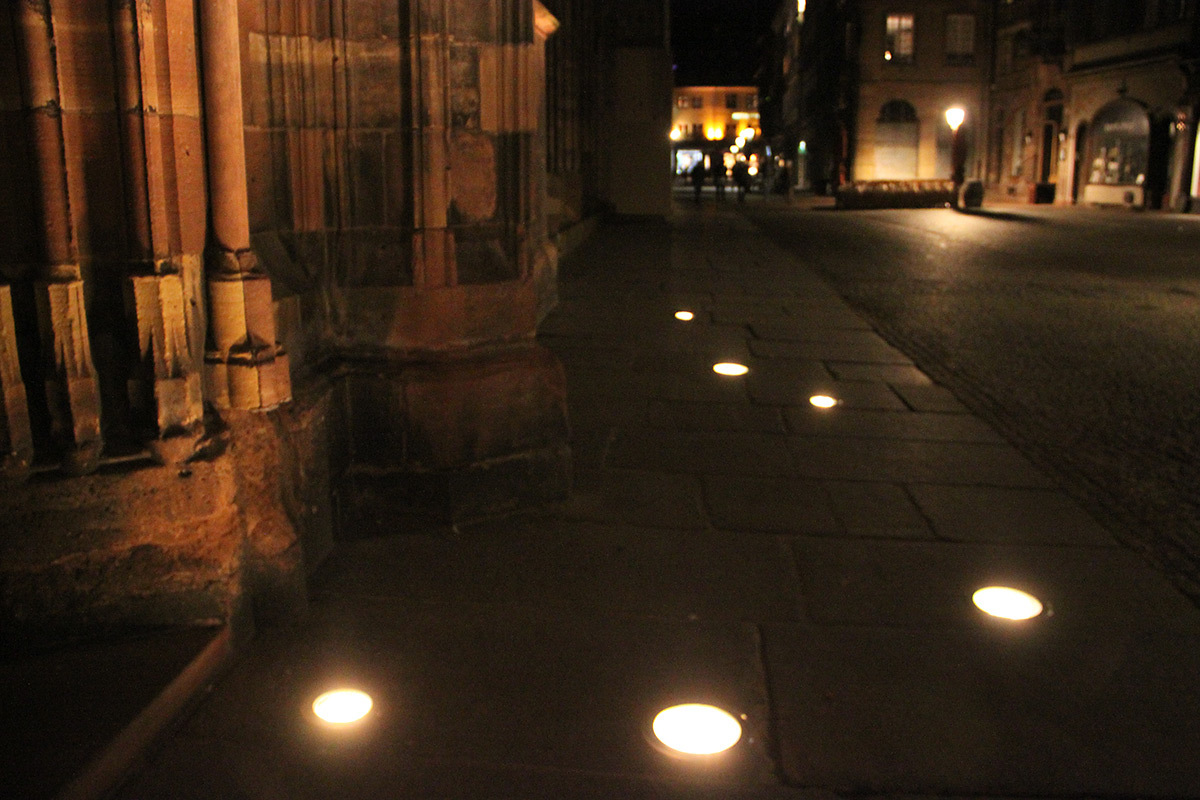

L’implantation au sol n’est pas symétrique d’un côté à l’autre du portail Saint-Laurent. La position des appareils encastrés s’adaptent par ses optiques et à l’architecture.

Cathédrale Notre-Dame, Strasbourg, France - détail de la mise en lumière pérenne - Conception lumière : L'Acte Lumière © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France – détail de la mise en lumière pérenne – Conception lumière : L’Acte Lumière © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France - détail de la mise en lumière pérenne - Conception lumière : L'Acte Lumière © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France – détail de la mise en lumière pérenne – Conception lumière : L’Acte Lumière © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France - détail de la mise en lumière pérenne - Conception lumière : L'Acte Lumière © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France – détail de la mise en lumière pérenne – Conception lumière : L’Acte Lumière © Vincent Laganier

Quelques chiffres

  • Coût du projet : 2 130 000 € TT
  • Consommation estimée : 10 kW  (après balances de lumière)
  • Consommation maximum : 15 kW (avant balances de lumière)
  • Consommation illumination précédente : 18 kW
  • 580 points lumineux environ
  • 60 encastrés de sol sur la place
  • 30 projecteurs de voile en périphérie
  • 490 projecteurs et réglettes sur l’édifice
  • 16,8 km de câbles
  • 34 kg de peinture (mise à la teinte)

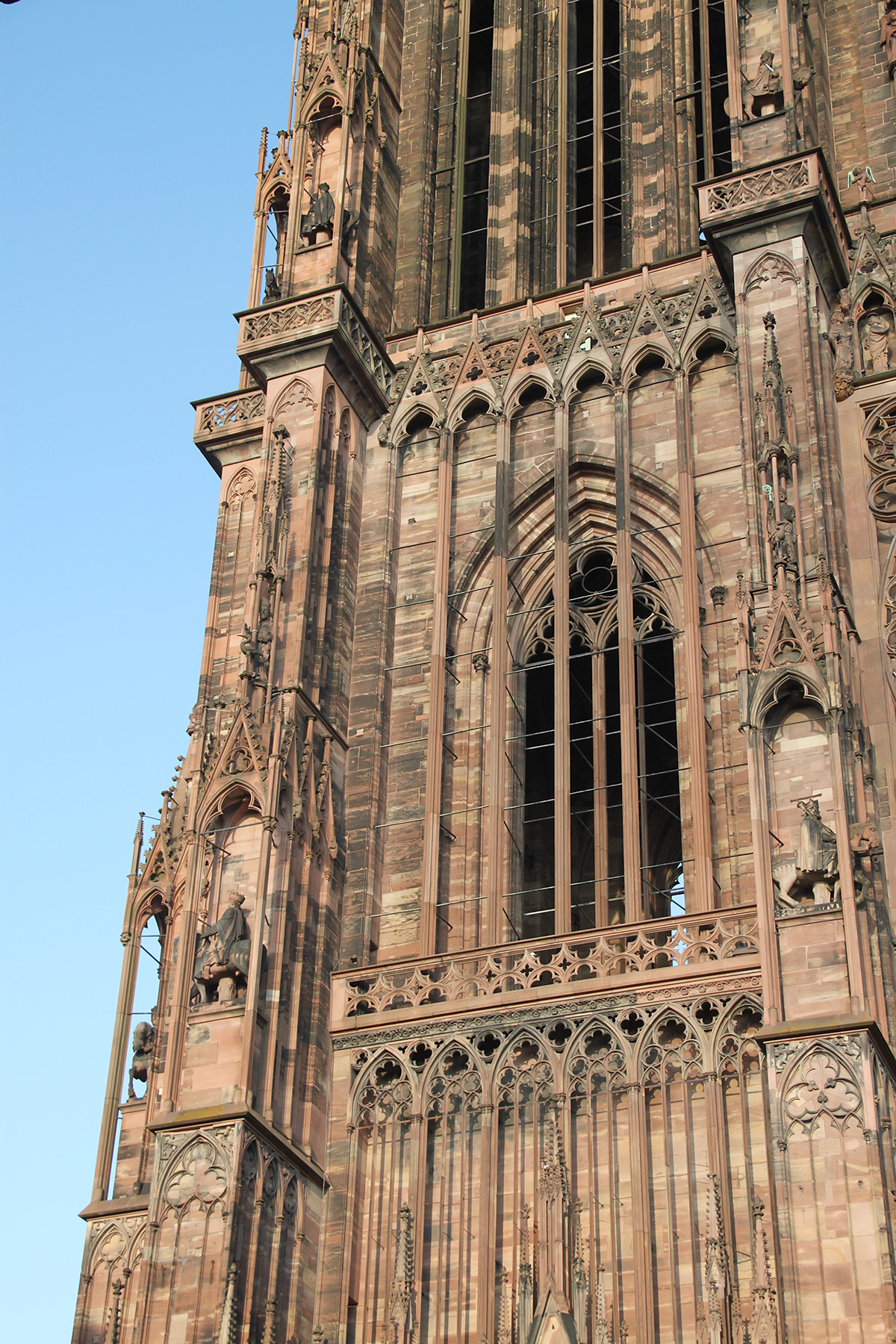

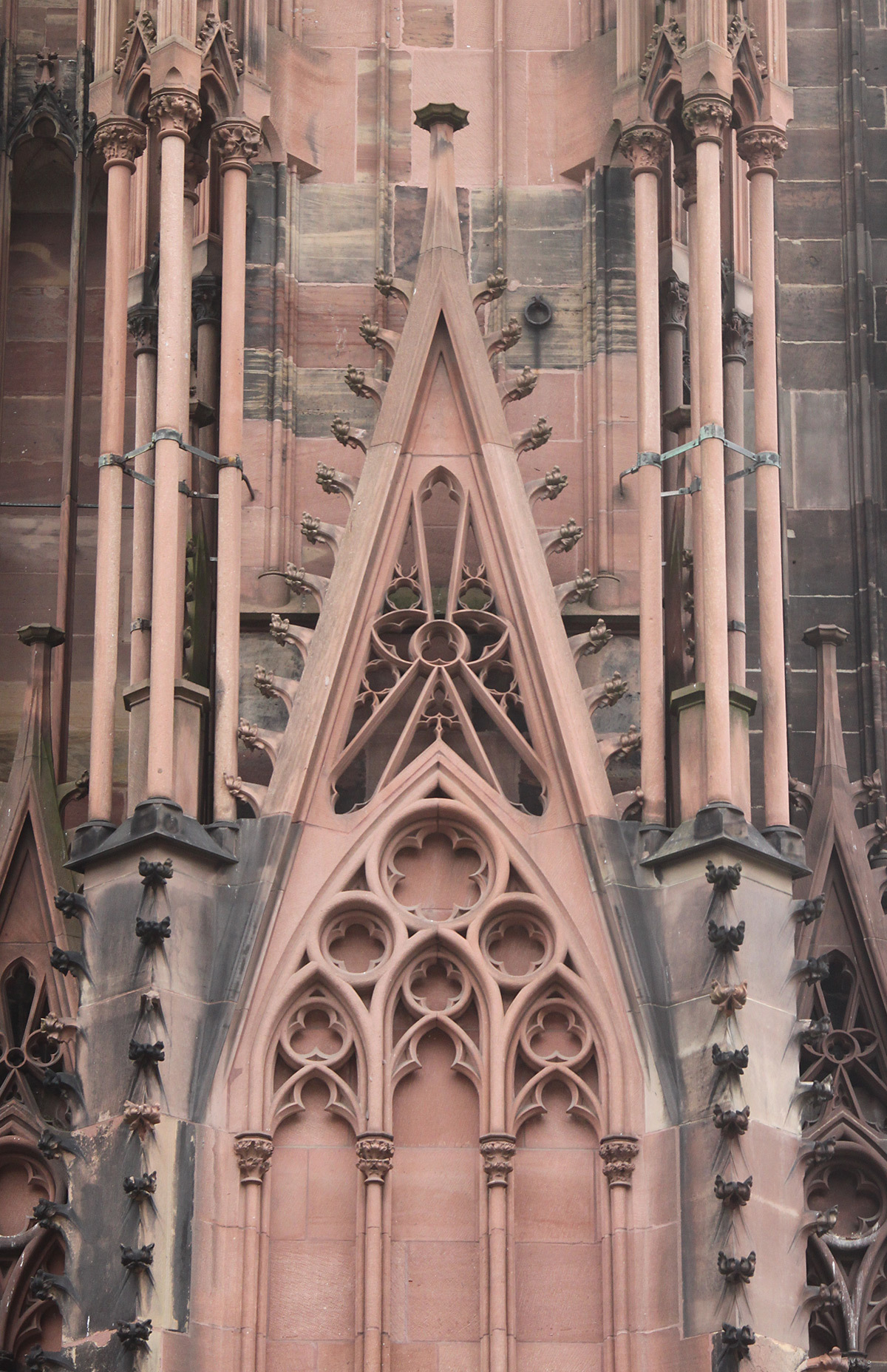

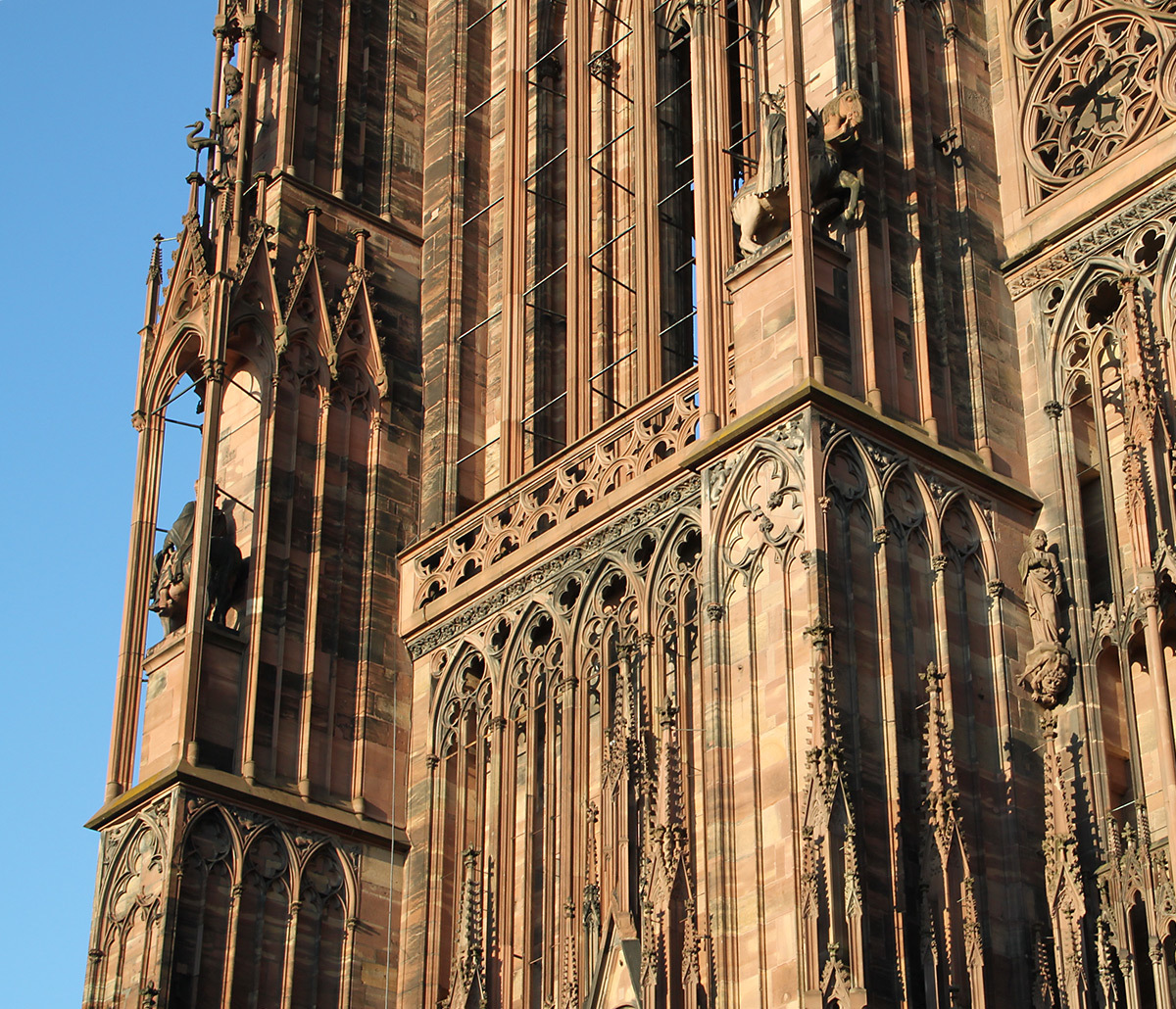

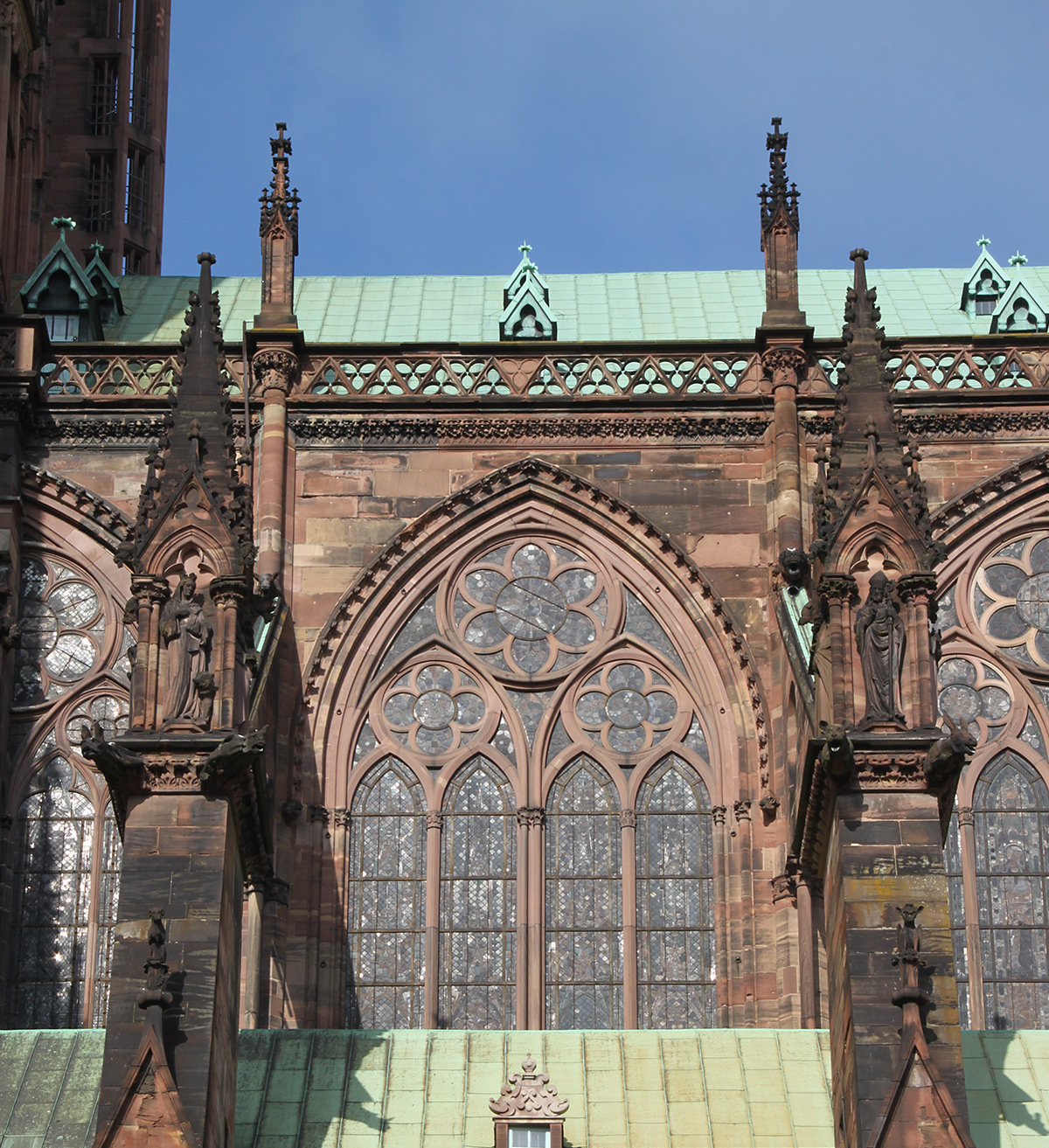

Cathédrale Notre-Dame, Strasbourg, France - détail de la façade vue de jour © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France – détail de la façade vue de jour © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France - détail de la façade vue de jour © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France – détail de la façade vue de jour © Vincent Laganier

Principaux matériels d’éclairage choisis

350 luminaires Lumenpulse

  • 170 Lumenfacade
  • 132 Lumenbeam Small
  • 6 Lumenbeam Medium
  • 7 Lumenbeam Grande
  • 51 Lumenbeam Large
  • 31 Lumenbeam XLarge
Cathédrale Notre-Dame, Strasbourg, France - détail de la façade vue de jour © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France – détail de la façade vue de jour © Vincent Laganier

50 luminaires Louss

  • 17 Magmato 200
  • 33 Magmato 300
Cathédrale Notre-Dame, Strasbourg, France - détail de la façade vue de jour © Vincent Laganier

Cathédrale Notre-Dame, Strasbourg, France – détail de la façade vue de jour © Vincent Laganier

A suivre dans un prochain article : les temporalités de la mise en lumière de la cathédrale de Strasbourg.
