Crypte archéologique de l’abbaye de Fontevraud en lumière

Distylight a mis en lumière la crypte archéologique de l’abbaye de Fontevraud, telle une scénographie. Détail de cette réalisation dans le Maine-et-Loire.
par Vincent Laganier24 avril 2017

Fondée en 1101, l’abbaye de Fontevraud abritait l’un des plus grands ordres monastiques d’Europe. En 1802, elle fût transformée en maison carcérale.

Neuf cents ans après sa création, une campagne de fouilles archéologiques révélait les détails de la fondation de l’abbaye. Témoignage de dix ans de fouilles, la crypte archéologique donne des indices sur les premières années de sa construction. L’agence de conception lumière Distylight s’est vu confier la mise en lumière scénographique de cet espace.

Choix du concepteur lumière ACE

« Après dix ans de fouilles, la crypte archéologique de l’abbaye ouvre ses portes aux publics. Elle met en scène les indices des premières années de la scénographie. La construction de l’abbaye royale, des traces des bâtisseurs à la découverte des sépultures, les traces de la première église. Nous avons mis en lumière ces éléments et les animations d’Eve Deroeck qui expliquent les origines de cette construction ».

Distylight, Johan Sustrac et Léa Hautefeuille

Schéma en plan du choix des zones à mettre en lumière – Crypte archéologique, abbaye de Fontevraud, France – Dessin : Distylight

Scénographie lumière de la crypte

La mise en lumière de la crypte de l’abbaye crée une scénographie lumière de l’espace. « La lumière du parcours doit assurer l’éclairement nécessaire aux visiteurs sur tout son parcours » expliquent les concepteurs lumière. Il est composé de plusieurs éléments mis en lumière.

Les graffitis

“Projection de graffitis réalisée par des projecteurs gobos”.

Entrée de la Crypte archéologique, abbaye de Fontevraud, France – Conception lumière et photo : Distylight

Les billons

“Les labours nécessitent un éclairage accentuant le relief et le travail de la terre”.

Eclairage de la passerelle entre les fondations de la première église et les billons – Crypte archéologique, abbaye de Fontevraud, France – Conception lumière et photo : Distylight

Schéma en coupe de la passerelle – Crypte archéologique, abbaye de Fontevraud, France – Conception lumière et photo : Distylight

L’église primitive

“La mise en valeur des derniers éléments de l’église doivent permettre de concevoir la structure de base de celle-ci”.

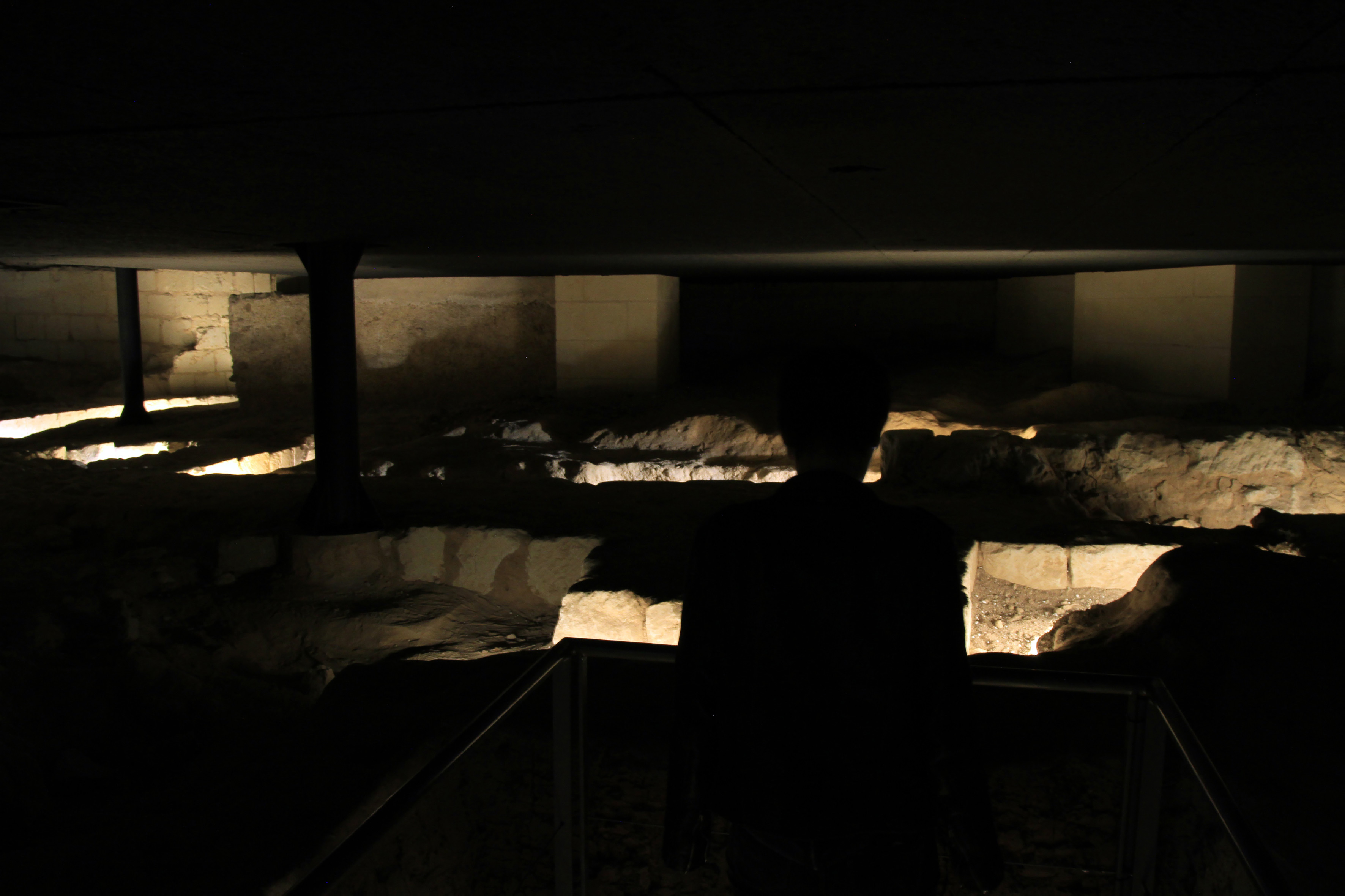

Eclairage des fondation de la première église – Crypte archéologique, abbaye de Fontevraud, France – Conception lumière et photo : Distylight

La trace de lavage des pierres

“Elle indique la façon dont elles ont été travaillées. Un éclairage rasant permet d’accentuer les sillons créés lors de la découpe”.

Schéma de recherches éclairage du layage des pierres – Crypte archéologique, abbaye de Fontevraud, France – Conception lumière et photo : Distylight

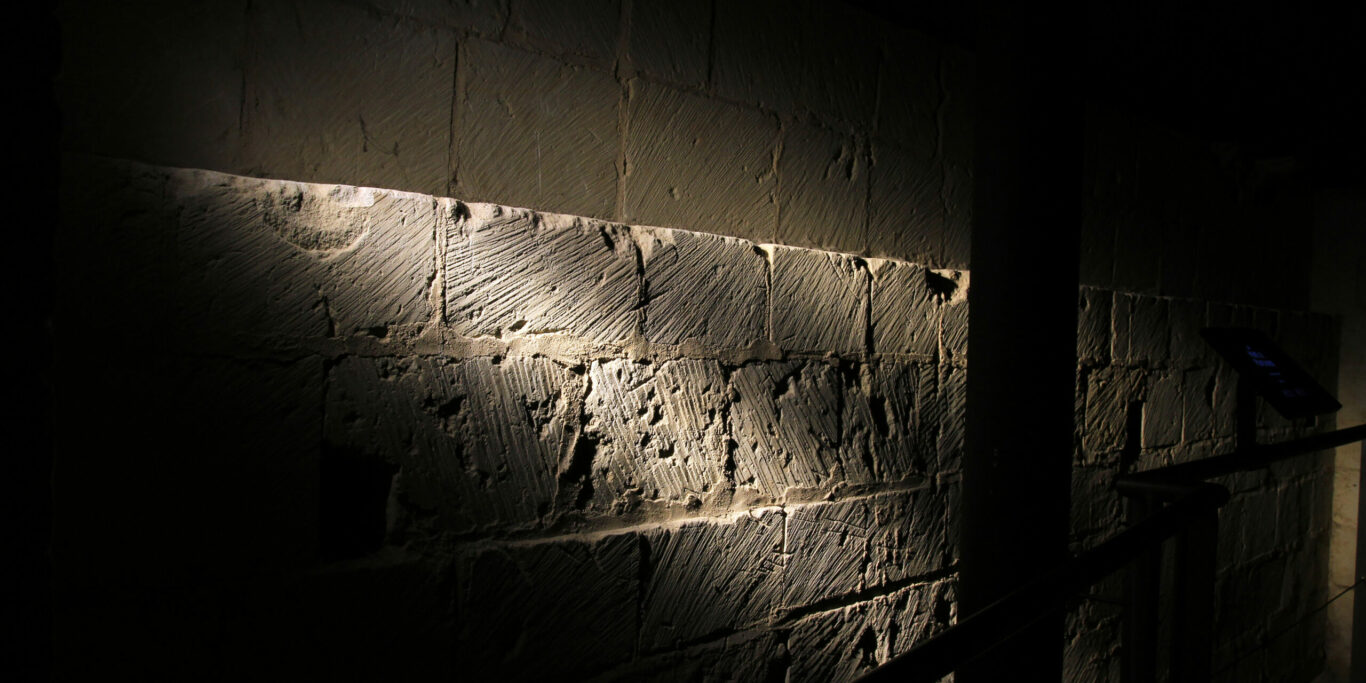

Traces de layage des pierres – Crypte archéologique, abbaye de Fontevraud, France – Conception lumière et photo : Distylight

Les signes du tailleur

“Ce site étant plus proche, il permet une mise en valeur des graffitis plus simples”.

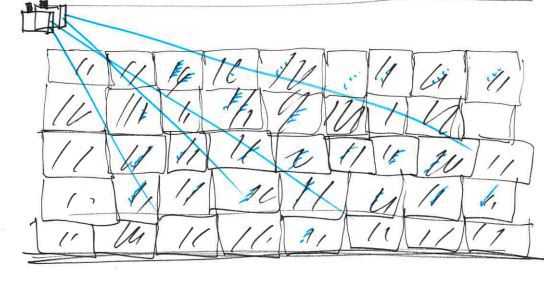

Schéma de mise en lumière des signes des tailleurs – Crypte archéologique, abbaye de Fontevraud, France – Conception lumière et photo : Distylight

Les trous de boulins

“Ils permettaient de fixer les échafaudages à la façade. Ils sont mis en valeur afin d’imaginer la façon dont les travaux étaient effectués”.

Eclairage du système d’échafaudage – Crypte archéologique, abbaye de Fontevraud, France – Conception lumière et photo : Distylight

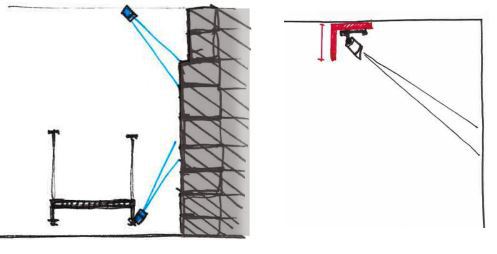

Schéma en coupe de positionnement des spots pour éclairage des trous de boulins – Crypte archéologique, abbaye de Fontevraud, France – Conception lumière et photo : Distylight

Les squelettes

“Projection d’un squelette trouvé dans la crypte à l’aide d’un gobo pour comprendre ce qui a été trouvé pendant les fouilles”.

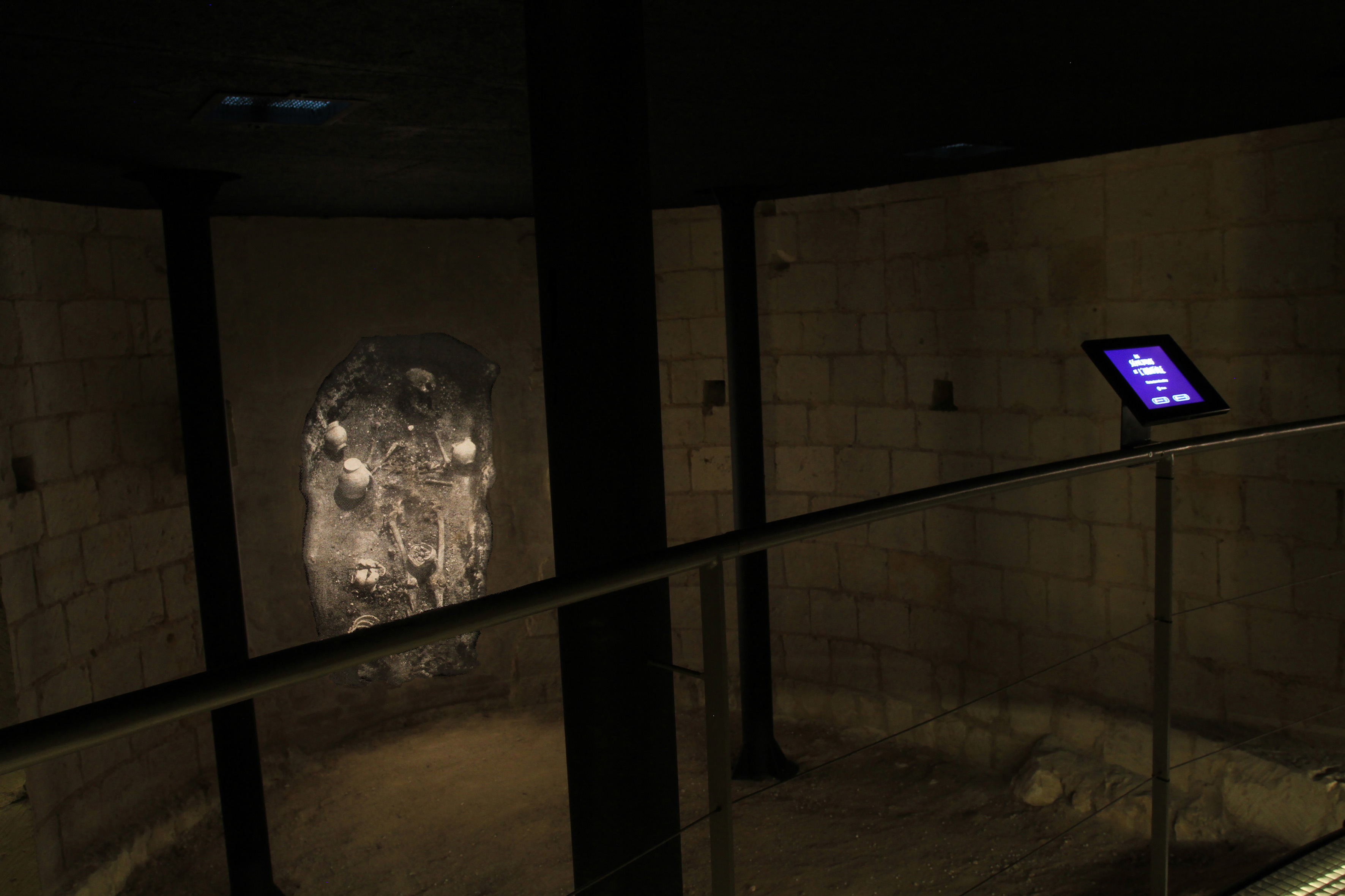

Gobo d’une sépulture trouvée pendant les fouilles – Crypte archéologique, abbaye de Fontevraud, France – Conception lumière et photo : Distylight

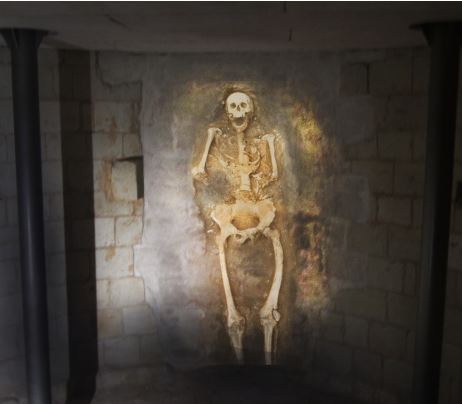

Test image de sépulture avec gobo – Crypte archéologique, abbaye de Fontevraud, France – Conception lumière et photo : Distylight

« Aux Origines de Fontevraud », interview de Eve Deroeck

« L’éclairage devait mettre en scène les différents éléments de façons à simplifier la lecture ainsi que le déplacement du visiteur. L’ambiance générale devait être rendue par l’éclairage de façon à rendre le lieu vivant tout en permettant au visiteur d’imaginer la manière dont celui-ci s’agençait à l’époque. Cette lecture imaginaire est aussi permise par l’addition de notre éclairage et de la lecture des animations d’Eve Deroeck ».

Techniques d’éclairage mises en œuvre

« Pour rendre visible le lavage des pierres et de le magnifier, nous avons utilisé deux spots LED 3000 K de 2 W avec un éclairage rasant ».

Schéma en plan du choix des sources sur le parcours – Crypte archéologique, abbaye de Fontevraud, France – Dessin : Distylight

« La lumière du parcours devait assurer l’éclairement nécessaire au visiteur sur toute la passerelle sur 50 m. Pour cela, nous avons utilisé du ruban LED 2700 K de 7 W sur transformateur variable. 5 transformateurs avec boitier étanche sont utilisés pour les 50 mètres de ruban.

Approche environnementale

« L’abbaye de Fontevraud se positionne dans une démarche d’économie d’énergie. Il s’agit de la première enceinte classée aux monuments historiques à se chauffer au granulé de bois.

Pour l’éclairage de la crypte, les principales contraintes ont été :

  • l’humidité du lieu,
  • l’utilisation des luminaires en basse consommation.

Le matériel utilisé devait être étanche à l’eau et à la poussière en IP67 » ajoute Distylight.

Lieu

  • Abbaye de Fontevraud
  • Fontevraud-l'Abbaye, France

Contact

ACE - Association des Concepteurs lumière et Eclairagistes

Membre actif sénior de l'ACE
Distylight

Johan Sustrac
www.ace-fr.org

Télécharger ce contact Télécharger ce contact

Équipe du projet

Maîtrise d'ouvrage Abbaye de Fontevraud
Maître d'œuvre éclairage Pascal Dupuy
Artiste Eve Deroeck
Concepteur lumière Distylight Johan Sustrac Léa Hautefeuille
Matériel d'éclairage Incidence
Installateur Axilome

Équipe artistique

Réalisateur Eve Deroeck
