Tutoriel DIALux evo : simulation en éclairage naturel

Quantification de l'apport en lumière du jour à l'aide du logiciel DIALux evo. Comment faire une simulation en éclairage naturel ?
26 septembre 2016

L’objectif de ce tutoriel est de faire prendre conscience que l’éclairage naturel ne se traite pas par la maîtrise de la trajectoire du soleil mais que de nombreux indicateurs et paramètres rentrent aussi en compte. Hors, on assimile naturellement DIALux à un logiciel de calcul en éclairage artificiel intérieur ou extérieur. Il est pourtant possible de quantifier l’apport en lumière du jour à l’intérieur d’un espace de travail.

Les ouvertures

Après la modélisation du gros œuvre de notre bâtiment (murs, cloisons), il faut insérer dans notre projet des ouvertures sur la lumière naturelle. Il en existe deux types : latérale (vitre, baie vitrée) et zénithale (shed, skydome).

definition ouverture

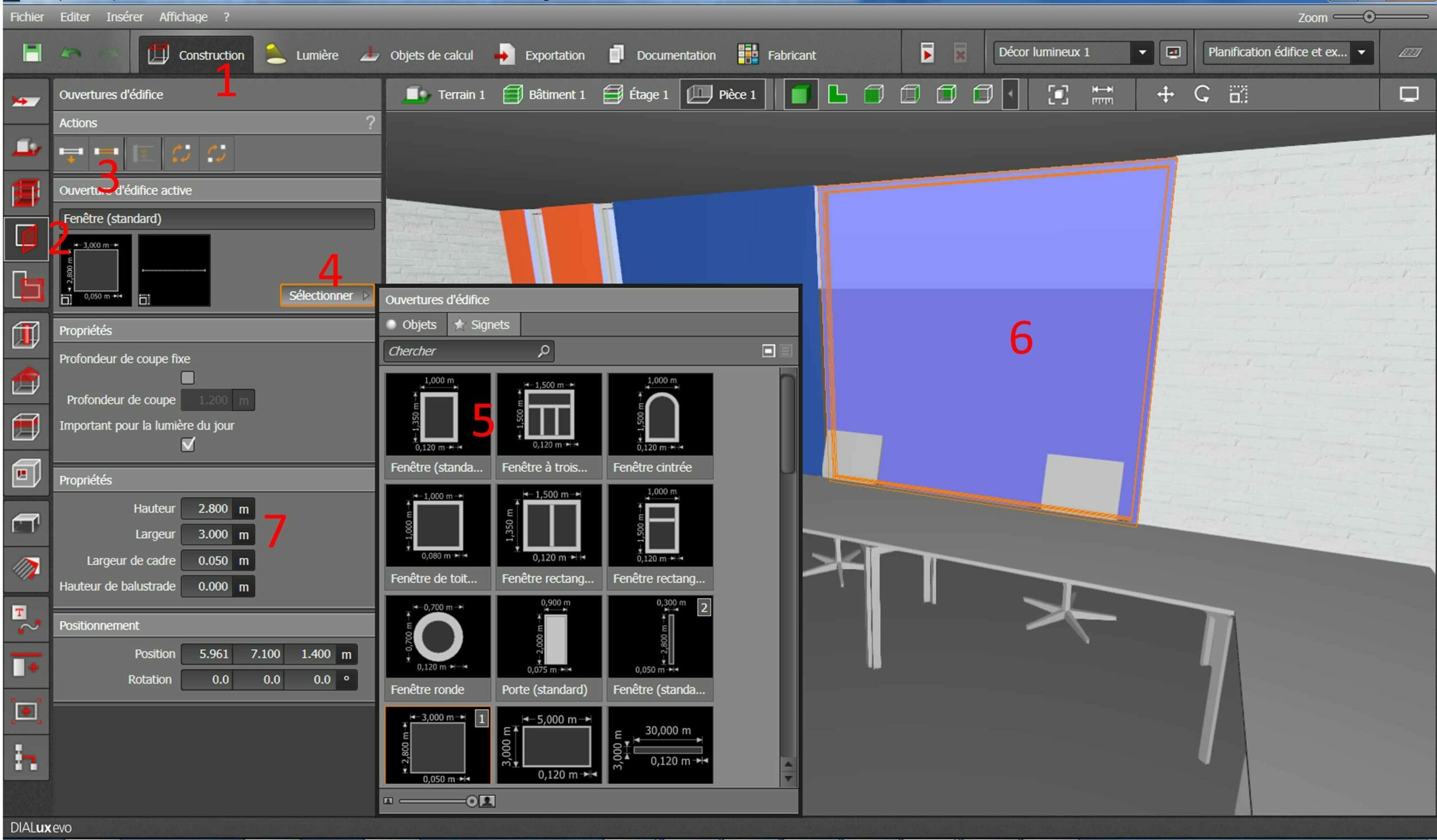

Pour ajouter des ouvertures sur l’éclairage naturel au projet :

  • Étape 1 : Sélectionner l’onglet Construction sur le menu horizontal,
  • Étape 2 : Choisir l’onglet Ouverture d’édifices sur le menu vertical,
  • Étape 3 : Cliquer sur l’icône Dessiner nouvelle ouverture édifice,
  • Étape 4 : Faire apparaître les différentes typologies d’ouvertures en choisissant Sélectionner,
  • Étape 5 : Choisir la forme d’ouverture souhaité. Dans notre cas d’étude nous sélectionnerons une fenêtre standard. La faire glisser sur la fenêtre de dessin en pointant le mur souhaité (Étape 6).
  • Possibilité d’ajuster les dimensions de l’ouverture (Étape 7).

Les masques environnementaux

Remarque importante : Pour toute simulation d’apport en lumière naturelle, il est important de prendre en compte dans la simulation les masques environnementaux.



Autrement dit, il faut modéliser tous les espaces situés à la périphérie de notre zone d’étude pouvant avoir un impact sur la gène à la pénétration d’éclairage naturel :

  • Éléments extérieurs à la façade (garde corps, avancée de toiture, lamelle externe coupe soleil, etc.).
  • La présence d’immeubles ou constructions à proximité du site.

Sans la prise en compte de ces éléments, la simulation ne sera pas réaliste.

Programmation de la voûte céleste

ciel-DIALux

Prochaines phases du tutoriel pour programmer un ciel sous DIALux :

  • Étape 1 : Sélectionner l’onglet Lumière sur le menu horizontal,
  • Étape 2 : Choisir l’onglet Scènes d’éclairage sur le menu vertical,
  • Étape 3 : Sélectionner un type de ciel. Attention, seul le ciel type couvert (ou encore moon & spencer) est reconnu pour un calcul des facteurs de lumière du jour.

Définition du facteur de lumière du jour : il s’agit du rapport entre la quantité de lumière pénétrante dans l’espace à étudier et le niveau d’éclairement généré par la voûte céleste lors d’un ciel moyen type couvert. Il s’agit d’un pourcentage.

Calcul et lecture des résultats

DIALux evo et la simulation en éclairage naturel
Tutoriel DIALux evo : simulation en éclairage naturel
  • Étape 1 : Pour lancer le calcul, activer la calculatrice,
  • Étape 2 : Une fois la simulation terminée, DIALux affiche sur l’onglet de droite les résultats soit :

    • E moyen : 426 lux  : le niveau d’éclairement assuré uniquement par la lumière naturelle.
    • Quotient : 2.087 % : pourcentage de la lumière naturelle pénétrant dans la pièce sous un ciel couvert.

Conclusion

DIALux evo est un outil très intéressant pour quantifier les apports en lumière du jour, notamment pour les AMO HQE ayant besoin de simuler l’indépendance du bâtiment en lumière naturelle. On notera que, dans la dernière version récente de DIALux, un plugin a été apporté pour travailler avec précision les coefficients de transmission et réflexion lumineuses des protections solaires selon la base de données des fabricants (store, film de protection, protection micro perlée, etc.). Une donnée non négligeable pour assurer une simulation précise et réussie.
